倍压整流

倍压整流的原理

以双倍压整流电路为例：

　　双倍压整流用一个周期内的正负半周分别对电容器C1和C2充电，使两个电容器都充电到接近整流输入电压的峰值，然后将C1和C2串联输出，从而在负载上得到两倍的整流输入电压峰值的直流电压。见图1。

　　其工作原理是：当 ~e2为正半周时，变压器的1端为正，2端为负，二级管D1导通，于是对C1充电，C1被充电到接近于e2的峰值2 √E2，并基本保持不变，充电方向如图实线所示。在此期间，二极管D2处于截止状态，因此，C2 不被充电，其两端无电压。在e2负半周时，变压器2端为正，1端为负，二级管D2导通，C2也被充电到接近 e2的峰值2E2，充电电流的方向为虚线所示。至此，电路产生了三个不同的输出电压，即A C间电压为正的2 √E2，B C间电压为负的2 √E2；而AB间电压应为两电容器C1和C2上的电压之和，即变压器次级电压峰值的两倍。

　　在这种电路中，每个二级管承受的最大反向电压2 是2 √E2，而电容上的电压为 √2E2。

倍压整流的分类

倍压整流的应用实例

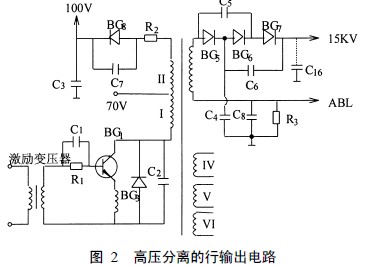

　　（1）16英寸黑白电视机输出电路，由于显像管电子束电流很小（约几百微安），高压采用倍压整流，如图2中，B2为逆程变压器，B2和BG5~BG7、C4~C6为倍压整流电路。

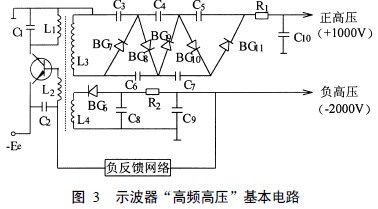

　　（2）通用示波器的主机高压电源包括一路正高压两路负高压，电路采用“高频高压”方式，基本电路如图3。BG1、L1、L2和C1组成高频振荡器、振荡信号在L3、L4上升高压，经C3~C7、BG7~BG11五倍压整流，R1、C10滤波后输出正高压供给加速成阳极。BG6半波整流，C8、C9和R2π型滤波，获得负高压供给阴极。

倍压整流的故障检修（以示波器为例）

　　示波器的高频高压及显示电路是仪器的关键部分。只有示波器内各电极工作电压满足额定条件才能形成比较理想的电子束扫描出所要观察的信号波形。高压值的准确与稳定，直接影响X、Y放大器的灵敏度。高压电路常见的故障表现为：无光点、无高压振荡、聚焦不良光点关不掉、亮度暗、图形失真、调节亮度电位器时屏幕显示波形幅度随亮度而变化等。导致这些故障的原因较多，现仅对高压电路故障进行分析、排除。

　　（1）检测方法。示波器显示电路高压（1kV以上）的检测方法有两种：用带高压棒的直流电压量程大于一万以上的万用表直接进行测量；凭经验观察估计，方法是：先断开电源，从示波管高压嘴上取下高压帽、手持高压线（尽量离高压帽远点），然后接通电源，慢慢移动高压线使高压帽向高压嘴处靠近，大约距离高压嘴一厘米左右的间隔时，开始拉弧放电，若发出“啪、啪、啪”的响声，说明高压基本正常。

　　（2）故障现象及修理。（现象：光点闪动）。此故障一般是高压打火现象造成的。首先从外观检查高压嘴处，发现高压帽老化，并局部破裂，换新后故障依旧存在。靠近机身细心听，能听到高压放电的打火声，根据打火声的厉害程度，初步判定打火声是从高压套筒里传出来的。折下高压套筒取出倍压整流电路板，在断电的情况下，用万用表R×10kΩ档测量电路板上的六只硅堆（2DL5/0.2）均正常。然后接通电源，用万用表量程为2 500V的直流电压档分别测量六只耐高压电容（6 800P/3kV），结果发现电容C3-16两端实测电压指示值随打火声的出现而摆动。从外观看又发现此电容的绝缘外壳因高压打火而脱落一小块。换此电容后，高压不打火、荧光屏光点很稳定。

　　只有低电压的交流电源和耐压低的整流元件，而需要高于整流输入电压若干倍的直流电压时，可以采用倍压整流电路，但它的负载能力较差，只适用于直流高压小电流的中功率整流。整流电路选定，一定要注意流过二极管的平均电流ID和负载电流的关系，二极管承受的反向峰值电压和变压器次级电压的关系及电容器的耐压值。
