电桥电路

编辑
电桥电路是由四个二端元件接成四边形形成的电路结构。各边称为电路的桥臂。激励源接到桥臂的一个对角上,另一对接电桥的负载或电桥的输出检测电路。

电桥电路的分类

  电桥分为平衡电桥和不平衡电桥。

  直流电桥和交流电桥

  全臂桥(双差动电桥)、半臂桥(差动电桥)和单臂桥

电桥电路的平衡

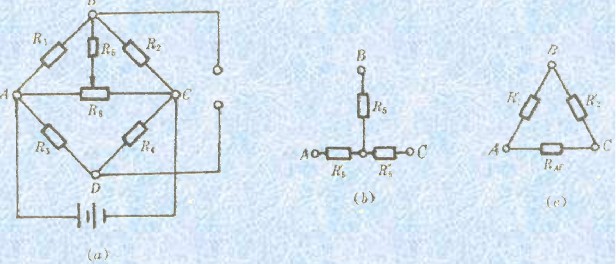

  用电桥进行测量前,必须先使电桥电路处于平衡状态,即电桥无输出。 但由于应变片电阻值总有偏差,接触电阻,导线电阻等 存在,往往电桥不能平衡,因此需设置预调平衡电路。 在电桥中增加R 5电阻和 R 6电位器, R6 可分为两部分:

电桥电路的平衡

  R '6 = n1R 6

  R = n 2R 6

  n1 + n 2 = 1 见(b)

  将星形连接变为三角形连接,则

  R 1'与R 2'是分别并联在R1和R 2上的,只要调节 R'6和R''6就可使电桥平衡。

惠斯通电桥

  用欧姆表测量电阻虽然方便,但不够精确,而用伏安法测电阻,电表所引起的误差又难以消除,精确地测量电阻,常用惠斯通电桥。

  图为惠斯通电桥的电路图,当 B、D 两点的电势相等时,通过检流计的电流强度Ig=0,此时就称电桥平衡(可通过调节滑动触头 D 的位置来实现)。

惠斯通电桥

  根据串联电路中电阻与电压成正比的原理,可知此时应有R1:R2=Rx:R0

  一般来讲, R1 和 R2 由同一均匀电阻丝组成,其阻值与长度成正比,待测电阻的计算公式为

  测出电阻丝长度L1 和L2 之比,再由标准电阻R0的阻值即可确定待测电阻 Rx 的阻值。
