UCC3895特点
（1）输出导通延迟时间编程可控；
（2）自适应延迟时间设置功能；
（3）双向振荡器同步功能；
（4）电压模式控制或电流模式控制；
（5）软启动/软关机和控制器片选功能编程可控，单引脚控制；
（6）占空比控制范围0％～100％；
（7）内置7MHz误差放大器；
（8）最高工作频率达到1MHz；
（9）工作电流低，500KHz下的工作电流仅为5mA；
（10）欠压锁定状态下的电流仅为150μA。
UCC3895引脚说明

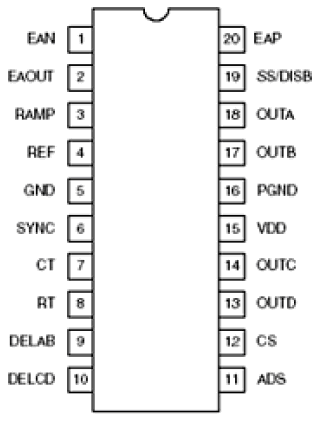

UCC3895和UCC2895移相谐振全桥软开关控制器采用SOIC-20、PDIP-20、TSSOP-20和PLCC-20四种封装形式， UCC1895采用CDIP-20和CLCC-20两种封装形式。下面以PDIP-20为例进行介绍，其引脚排列如图1所示。

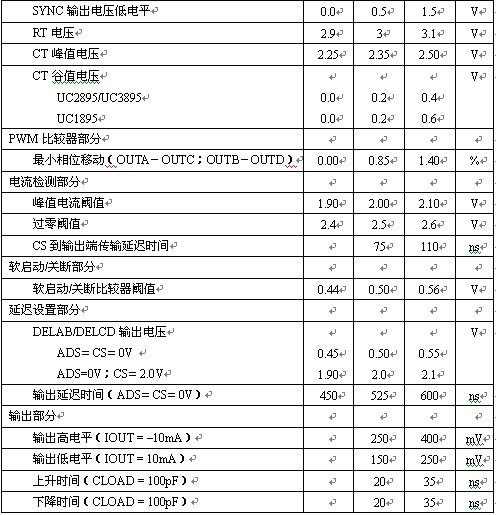

UCC3895电气参数
UCC3895工作原理
UCC3895是采用BCDMOS工艺制作的移相全桥PWM控制器，最高工作频率可以达到1MHz。该控制器将定频PWM技术与零电压开关技术结合在一起，使变换器在高频下的转换效率大大提高。UCC3895在基本功能上与UC3875系列和UC3879系列移相全桥PWM控制器相同，只是在控制电路、延迟设置和关断功能等方面进行了改进。另外，由于采用BCDMOS工艺，与UC3875和UC3879相比，其偏置电流显着降低。

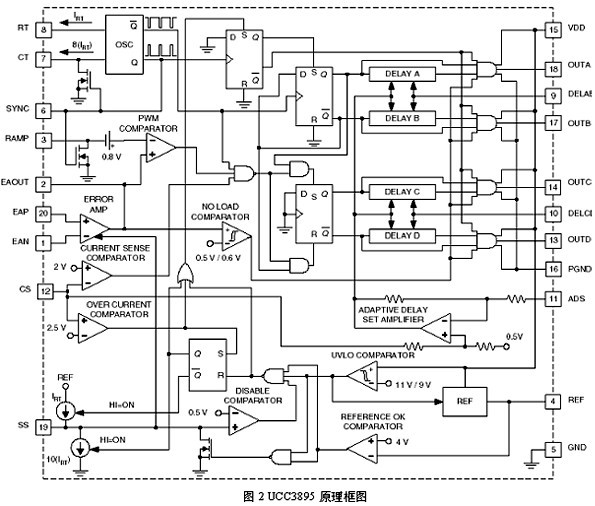

UCC3895内部集成了精密基准电源、高频振荡器、软启动电路、过流保护电路、电流检测电路、空载比较器、欠压锁定电路、驱动输出电路、基准电压监测电路、延迟设置电路、禁止状态比较器、PWM锁存器、D触发器等，其原理框图如图所示。
