STM32F103XX 特点
内核：ARM32位Cortex-M3 CPU，最高工作频率72MHz，1.25DMIPS/MHz。单周期乘法和硬件除法。
存储器：片上集成32-512KB的Flash存储器。6-64KB的SRAM存储器。
时钟、复位和电源管理：2.0-3.6V的电源供电和I/O接口的驱动电压。POR、PDR和课编程的电压探测器（PVD）。4-16MHz的晶振。内嵌出厂前调校的8MHz RC振荡电路。内部40 kHz的RC振荡电路。用于CPU时钟的PLL。带校准用于RTC的32kHz的晶振。
低功耗：3种低功耗模式：休眠，停止，待机模式。为RTC和备份寄存器供电的VBAT。
调试模式：串行调试（SWD）和JTAG接口。
DMA：12通道DMA控制器。支持的外设：定时器，ADC，DAC，SPI，IIC和USART。
2个12位的us级的A/D转换器（16通道）：A/D测量范围：0-3.6 V。双采样和保持能力。片上集成一个温度传感器。
2通道12位D/A转换器：STM32F103xC,STM32F103xD,STM32F103xE独有。
最多高达112个的快速I/O端口：根据型号的不同，有26，37，51，80，和112的I/O端口，所有的端口都可以映射到16个外部中断向量。除了模拟输入，所有的都可以接受5V以内的输入。
最多多达11个定时器：4个16位定时器，每个定时器有4个IC/OC/PWM或者脉冲计数器。2个16位的6通道高级控制定时器：最多6个通道可用于PWM输出。2个看门狗定时器（独立看门狗和窗口看门狗）。Systick定时器：24位倒计数器。2个16位基本定时器用于驱动DAC。
最多多达13个通信接口：2个IIC接口（SMBus/PMBus）。5个USART接口（ISO7816接口，LIN，IrDA兼容，调试控制）。3个SPI接口（18 Mbit/s），两个与IIS复用。CAN接口（2.0B）。USB 2.0全速接口。SDIO接口。
ECOPACK封装：STM32F103xx系列微控制器采用ECOPACK封装形式。
STM32F103XX 系统功能
1、集成嵌入式Flash和SRAM存储器的ARM Cortex-M3内核。与8/16位设备相比，ARM Cortex-M3 32位RISC处理器提供了更高的代码效率。STM32F103xx微控制器带有一个嵌入式的ARM核，所以可以兼容所有的ARM工具和软件。
2、嵌入式Flash存储器和RAM存储器：内置多达512KB的嵌入式Flash，可用于存储程序和数据。多达64KB的嵌入式SRAM可以以CPU的时钟速度进行读写（不待等待状态）。
3、可变静态存储器（FSMC）：FSMC嵌入在STM32F103xC,STM32F103xD,STM32F103xE中，带有4个片选，支持四种模式：Flash,RAM,PSRAM,NOR和NAND。3个FSMC中断线经过OR后连接到NVIC。没有读/写FIFO，除PCCARD之外，代码都是从外部存储器执行，不支持Boot，目标频率等于SYSCLK/2，所以当系统时钟是72MHz时，外部访问按照36MHz进行。
4、嵌套矢量中断控制器（NVIC）：可以处理43个可屏蔽中断通道（不包括Cortex-M3的16根中断线），提供16个中断优先级。紧密耦合的NVIC实现了更低的中断处理延迟，直接向内核传递中断入口向量表地址，紧密耦合的NVIC内核接口，允许中断提前处理，对后到的更高优先级的中断进行处理，支持尾链，自动保存处理器状态，中断入口在中断退出时自动恢复，不需要指令干预。
5、外部中断/事件控制器（EXTI）：外部中断/事件控制器由用于19条产生中断/事件请求的边沿探测器线组成。每条线可以被单独配置用于选择触发事件（上升沿，下降沿，或者两者都可以），也可以被单独屏蔽。有一个挂起寄存器来维护中断请求的状态。当外部线上出现长度超过内部APB2时钟周期的脉冲时，EXTI能够探测到。多达112个GPIO连接到16个外部中断线。
6、时钟和启动：在启动的时候还是要进行系统时钟选择，但复位的时候内部8MHz的晶振被选用作CPU时钟。可以选择一个外部的4-16MHz的时钟，并且会被监视来判定是否成功。在这期间，控制器被禁止并且软件中断管理也随后被禁止。同时，如果有需要（例如碰到一个间接使用的晶振失败），PLL时钟的中断管理完全可用。多个预比较器可以用于配置AHB频率，包括高速APB(PB2)和低速APB（APB1），高速APB最高的频率为72MHz，低速APB最高的频率为36MHz。
7、Boot模式：在启动的时候，Boot引脚被用来在3种Boot选项种选择一种：从用户Flash导入，从系统存储器导入，从SRAM导入。Boot导入程序位于系统存储器，用于通过USART1重新对Flash存储器编程。
8、电源供电方案：VDD ，电压范围为2.0V-3.6V，外部电源通过VDD引脚提供，用于I/O和内部调压器。VSSA和VDDA，电压范围为2.0-3.6V，外部模拟电压输入，用于ADC，复位模块，RC和PLL，在VDD范围之内（ADC被限制在2.4V），VSSA和VDDA必须相应连接到VSS和VDD。VBAT，电压范围为1.8-3.6V，当VDD无效时为RTC，外部32KHz晶振和备份寄存器供电（通过电源切换实现）。
9、电源管理：设备有一个完整的上电复位（POR）和掉电复位（PDR）电路。这条电路一直有效，用于确保从2V启动或者掉到2V的时候进行一些必要的操作。当VDD低于一个特定的下限VPOR/PDR时，不需要外部复位电路，设备也可以保持在复位模式。设备特有一个嵌入的可编程电压探测器（PVD），PVD用于检测VDD，并且和VPVD限值比较，当VDD低于VPVD或者VDD大于VPVD时会产生一个中断。中断服务程序可以产生一个警告信息或者将MCU置为一个安全状态。PVD由软件使能。
10、电压调节：调压器有3种运行模式：主（MR），低功耗（LPR）和掉电。MR用在传统意义上的调节模式（运行模式），LPR用在停止模式，掉电用在待机模式：调压器输出为高阻，核心电路掉电，包括零消耗（寄存器和SRAM的内容不会丢失）。
11、低功耗模式：STM32F103xx支持3种低功耗模式，从而在低功耗，短启动时间和可用唤醒源之间达到一个最好的平衡点。休眠模式：只有CPU停止工作，所有外设继续运行，在中断/事件发生时唤醒CPU；停止模式：允许以最小的功耗来保持SRAM和寄存器的内容。1.8V区域的时钟都停止，PLL，HSI和HSE RC振荡器被禁能，调压器也被置为正常或者低功耗模式。设备可以通过外部中断线从停止模式唤醒。外部中断源可以使16个外部中断线之一，PVD输出或者TRC警告。待机模式：追求最少的功耗，内部调压器被关闭，这样1.8V区域断电。PLL,HSI和HSE RC振荡器也被关闭。在进入待机模式之后，除了备份寄存器和待机电路，SRAM和寄存器的内容也会丢失。当外部复位（NRST引脚），IWDG复位，WKUP引脚出现上升沿或者TRC警告发生时，设备退出待机模式。进入停止模式或者待机模式时，TRC,IWDG和相关的时钟源不会停止。
STM32F103XX 总体结构

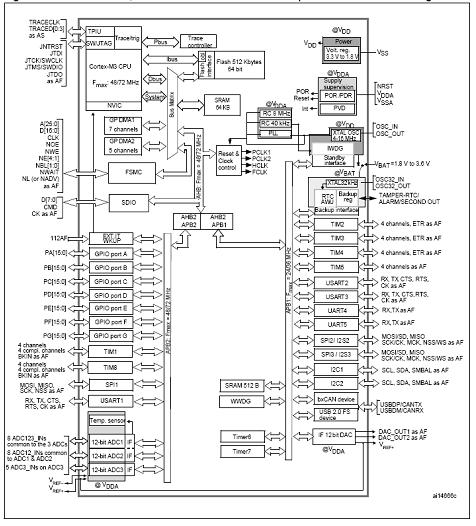

STM32F103xx的总体结构框图如图所示。内部总线和两条APB总线将片上系统和外设资源紧密地连接起来，其中内部总线是主系统总线，连接了CPU、存储器和系统时钟等。APB1总线连接高速外设，APB2总线连接系统通用外设和中断控制。I/O端口包括PA、PB、PC、PD、PE、PF和PG七个16位的端口，其它的外设接口引脚都和I/O端口的引脚功能复用，图中的AF即表示功能复用引脚。
1. AF = I/O引脚的备用功能。
2. TA = –40 °C 到+85 °C (结温高达125 °C)。
