速度继电器

速度继电器的结构

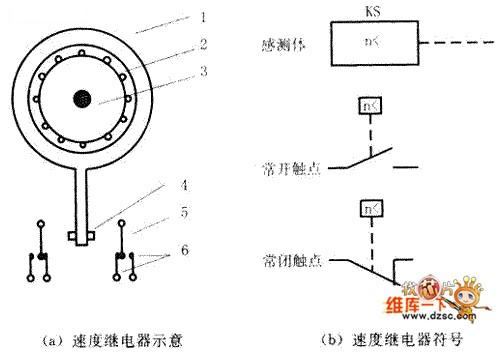

　　图1a是速度继电器 的示意图。它的主要结构是由转子、定子及触点三部分组成。速度继电器的转轴与电动机转轴连在一起。在速度继电器的转轴上固定着一个圆柱形的永久磁铁 ；磁铁的外面套有一个可以按正、反方向偏转一定角度的外环；在外环的圆周上嵌有鼠笼绕组。图1b为速度继电器的符号。

　　图1: 速度继电器 1－外环 2－鼠笼绕组 3－永久磁铁 4－顶块 5－动触点 6－静触点

速度继电器的动作原理

　　速度继电器的转子是一个永久磁铁，与电动机或机械轴连接，随着电动机旋转而旋转。定子与鼠笼转子相似，内有短路条，它也能围绕着转轴转动。当转子随电动机转动时，它的磁场与定子短路条相切割，产生感应电势及感应电流，这与电动机的工作原理相同，故定子随着转子转动而转动起来。定子转动时带动杠杆，杠杆推动触点，使之闭合与分断。当电动机旋转方向改变时，继电器的转子与定子的转向也改变，这时定子就可以触动另外一组触点，使之分断与闭合。当电动机停止时，继电器的触点即恢复原来的静止状态。

　　由于继电器工作时是与电动机同轴的，不论电动机正转或反转，电器的两个常开触点，就有一个闭合，准备实行电动机的制动。一旦开始制动时，由控制系统的联锁触点和速度继电器的备用的闭合触点，形成一个电动机相序反接（俗称倒相）电路，使电动机在反接制动下停车。而当电动机的转速接近零时，速度继电器的制动常开触点分断，从而切断电源，使电动机制动状态结束。

速度继电器的用途

　　速度继电器主要用于三相异步电动机反接制动的控制电路中，它的任务是当三相电源的相序改变以后，产生与实际转子转动方向相反的旋转磁场，从而产生制动力矩。因此，使电动机在制动状态下迅速降低速度。在电机转速接近零时立即发出信号，切断电源使之停车（否则电动机开始反方向起动）。

速度继电器的应用

　　速度继电器具有工作稳定、寿命长、体积小、安装方便等特点，广泛应用于各种光电检测、光电控制、光电定位、光电限位、光电计数、光电测速和作计算机输入信号。

常见的速度继电器

　　常用的速度继电器有JY1型和JFZ0型两种。其中，JY1型可在700～3600r/min范围内可靠地工作；JFZO－1型使用于300～1000r/min；JFZO-2型适用于1000～3600r/min。他们具有两个常开触点、两个常闭触点，触电额定电压为380V，额定电流为2A。一般速度继电器的转轴在130r/min左右即能动作，在100r/min时触头即能恢复到正常位置。可以通过螺钉的调节来改变速度继电器动作的转速，以适应控制电路的要求。
