电容式接近开关

编辑
电容式接近开关这种开关的测量通常是构成电容器的一个极板,而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时,不论它是否为导体,由于它的接近,总要使电容的介电常数发生变化,从而使电容量发生变化,使得和测量头相连的电路状态也随之发生变化,由此便可控制开关的接通或断开。这种接近开关检测的对象,不限于导体,可以绝缘的液体或粉状物等。

电容式接近开关功能

  电容式传感器的感应面同两个同心布置的金属电极组成,这两个电极相当于一个非线绕电容器的电极。电极的表面A和B连接到一个高频振荡器的反馈支路中,对该振荡器的调节要使得它在表面自由时不发生振荡。

  当物体接近传感器的有效表面时,它就进入了电极表面前面的电场,并引起耦合电容发生改变。振荡器开始发生振荡,振荡幅度由一个评价电路记录下来并被转换为一个开关命令。

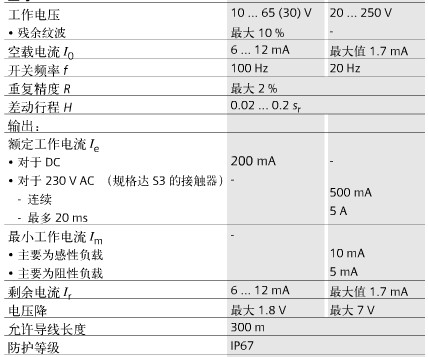

电容式接近开关参数

电容式接近开关参数
电容式接近开关参数
