直流无刷电机驱动器

编辑
直流无刷电机驱动器广泛使用于使用变频器的场合,以提高系统的性能(调速范围,精度),降低成本。因增加脉冲输入接口,更方便作变频器系统的改造,增加刹车功能,满足特殊客户要求,采用速度闭环,在不增加成本的前提下,显着提高系统性能。

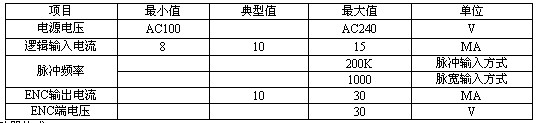

直流无刷电机驱动器参数

直流无刷电机驱动器参数

直流无刷电机驱动器特性

  1:功率大,本系列有0.4KW,0.75KW,1.5KW可以选择。满足中小功率场合要求。

  2:体积小巧,侧面安装,节约空间。

  3:多达三种输入方法:模拟量,频率信号,脉宽信号(PWM)。方便实用。

  4:驱动无刷电机,且内含开环和闭环控制方式,以霍尔测速,可以实现低速大转矩运行。选用配套的无刷电机可以实现小于10转每分钟稳定运行。

  5:单一AC220V电源输入,方便使用。

  6:有无刷专用的刹车输入端子,实现快停车。

  7:输入的信号增益可以调节,满足不同的转速要求的无刷电机。

  8:软刹车功能,提高可靠性。

  9:脉宽,脉冲信号输入光电隔离。

  10:极具竞争力的价格。

  11:选用第三代IGBT,发热少。

  12:20KHz PWM 脉宽调制,消除斩波噪音

  13:提供电机使能输入端,方便使用(脱机信号)

  14:ENCA+,ENCA-,ENCB+,ENCB-输出,可以连接控制器作计数测速用。

  15:电源线,编码器线,输入信号线全部采用插接件连接,方便系统维护。

  16:选用16 位超强处理芯片,实现高速高性能。

  17:速度环参数内建,无须调整,方便实用。

  18:调速范围宽(外部脉冲输入可达1:500)

直流无刷电机驱动器的结构

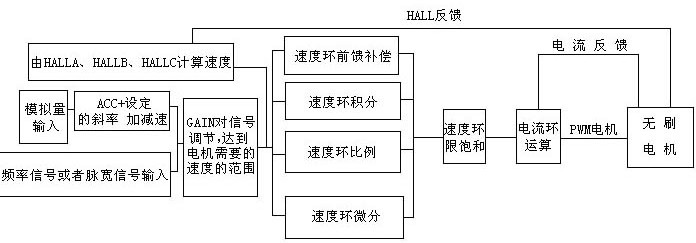

  1、直流无刷电机驱动器工作原理图


 直流无刷电机驱动器的结构



  2、直流无刷电机驱动器内部结构图

直流无刷电机驱动器内部结构图

直流无刷电机驱动器的使用

  当把电机功率线,HALL线和驱动电源线连接好后,既可以试运行,先将驱动器选作开环运行模式,将电位器跳到最小(REF 电位器逆时针到头即可)然后驱动器上电,轻微加大REF 输入端,电机应该运现电机的运动,停止即可。现在,可以将驱动器选择为闭环模式,调节电位器来运行电机。联机运行时,先将增益调节电位器调到0,然后输入最大的信号(脉冲频率或者PWM或者模拟量信号),慢慢增大增益输入端,直到电机出现需要的最大速度即可,现在,就可以调节输入信号,来对电机调节。
