防腐膜片式压力表

编辑
防腐膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体,气体等各种介质的压力和负压;VPF系列防腐膜片式压力表可用于测量具有腐蚀性液体,气体等各种介质的压力和负压。

防腐膜片式压力表原理

  结构:膜片式压力表由膜片部件,机芯部件,指针部件及外壳连接部件四大部分组成。

  原理:膜片式压力表是膜片作为仪表的强性元件,当被测介质的压力作用到膜片上,膜片产生一个位移,再经过机芯部件,指针部件的工作,使要测的 压力清楚地在刻度盘上指示出来。防腐膜片式压力表的系统内填充了密封液作为压力传递的介质,致使隔膜表的温度影响量与密封液体膨胀系数、隔膜刚度及受压部位的温度有关。对于低量程压力仪表的影响尤为明显。一般受压部温度误差规定不大于1.0%/℃,所以隔膜表的温度影响一般是由通用压力仪表温度影响量与隔膜隔离器隔离器 的供应商受压部温度影响量两者之和。

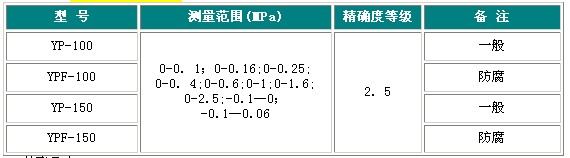

防腐膜片式压力表参数

防腐膜片式压力表参数

防腐膜片式压力表的使用

  1、隔膜表的液位差

  尤其对于带软连接管的隔膜表,由于隔膜受压部与通用型压力表安装位置不在同一水平面上,会产生液位差的影响量△P。在精确测量时更应注意。

  2、隔膜表的耐蚀性

  防腐膜片式压力表的耐蚀性可通过适合的选择与测量介质接触部分的隔膜,法兰及密封垫圈的材料来保证。

  隔膜材料:0Cr17Ni12Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。

  法兰材料:不锈钢0Cr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4)。

  密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。

  3、隔膜液的选择

  保证隔膜表使用可靠性和安全性,应根据不同用途选择合适的密封液。

  电位器式远传压力表由测量系统(包括接头、膜盒)、传动机构、指示装置、磁助电接头装置、外壳、调节装置及航空扦等组成。

  当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形—位移,经拔杆带动传动机构放大,由指示装置将被测压力在仪表度盘上指示出来。同时指针带动电接头装置的活动触点与设定指针上的触头(上限或下限)相接触的瞬时,致使控制系统接通或断开电路,以达到自动控制和发信报警的目的。

  4、使用时注意事项

  为了扩大防腐膜片式压力表通用型压力仪表的使用范围,能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固和有固体浮游物介质的压力,以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物质积聚的场合的压力检测时,必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。
