鼓式制动器

编辑
鼓式制动器是早期设计的制动系统,靠制动块在制动轮上压紧来实现制动功能,当盘式制动器还没有出现前,它已经广泛用于各类汽车上。近三十年中,在轿车领域上已经逐步退出让位给盘式制动器。但由于成本比较低,仍然在一些经济类轿车中使用,主要用于制动负荷比较小的后轮和驻车制动。

鼓式制动器的原理

  典型的鼓式制动器主要由底板、制动鼓、制动蹄、轮缸(制动分泵)、回位弹簧、定位销等零部件组成。底板安装在车轴的固定位置上,它是固定不动的,上面装有制动蹄、轮缸、回位弹簧、定位销,承受制动时的旋转扭力。每一个鼓有一对制动蹄,制动蹄上有摩擦衬片。制动鼓则是安装在轮毂上,是随车轮一起旋转的部件,它是由一定份量的铸铁做成,形状似园鼓状。当制动时,轮缸活塞推动制动蹄压迫制动鼓,制动鼓受到摩擦减速,迫使车轮停止转动。

鼓式制动器的工作状态

  在车制动鼓上,一般只有一个轮缸,在制动时轮缸受到来自总泵液力后,轮缸两端活塞会同时顶向左右制动蹄的蹄端,作用力相等。但由于车轮是旋转的,制动鼓作用于制动蹄的压力左右不对称,造成自行增力或自行减力的作用。因此,业内将自行增力的一侧制动蹄称为领蹄,自行减力的一侧制动蹄称为从蹄,领蹄的摩擦力矩是从蹄的2~2.5倍,两制动蹄摩擦衬片的磨损程度也就不一样。

  为了保持良好的制动效率,制动蹄与制动鼓之间要有一个最佳间隙值。随着摩擦衬片磨损,制动蹄与制动鼓之间的间隙增大,需要有一个调整间隙的机构。过去的鼓式制动器间隙需要人工调整,用塞尺调整间隙。现在轿车鼓式制动器都是采用自动调整方式,摩擦衬片磨损后会自动调整与制动鼓间隙。当间隙增大时,制动蹄推出量超过一定范围时,调整间隙机构会将调整杆(棘爪)拉到与调整齿下一个齿接合的位置,从而增加连杆的长度,使制动蹄位置位移,恢复正常间隙。

  鼓式制动器一般用于后轮(前轮用盘式制动器)。鼓式制动器除了成本比较低之外,还有一个好处,就是便于与驻车(停车)制动组合在一起,凡是后轮为鼓式制动器的轿车,其驻车制动器也组合在后轮制动器上。这是一个机械系统,它完全与车上制动液压系统是分离的:利用手操纵杆或驻车踏板(美式车)拉紧钢拉索,操纵鼓式制动器的杠件扩展制动蹄,起到停车制动作用,使得汽车不会溜动;松开钢拉索,回位弹簧使制动蹄恢复原位,制动力消失。

鼓式制动器的总体评价

  1 不同鼓式制动器的相同点:

  蹄片固定于车架,利用张开装置,使蹄片撑开紧贴在制动鼓内壁,蹄片与制动鼓的摩擦力组织制动轮转动

  2 不同鼓式制动器的主要区别:

  蹄片固定点的数量和位置

  张开装置的形式与数量

  制动时两块蹄片之间的相互作用

  3 制动效能

  单位输入压力或力的作用下所输出的力或者力矩

  制动效能因数

  在制动鼓作用半径R上得到的摩擦力与输入力之比

  制动效能的稳定性

  效能因数K对摩擦因数f的敏感性

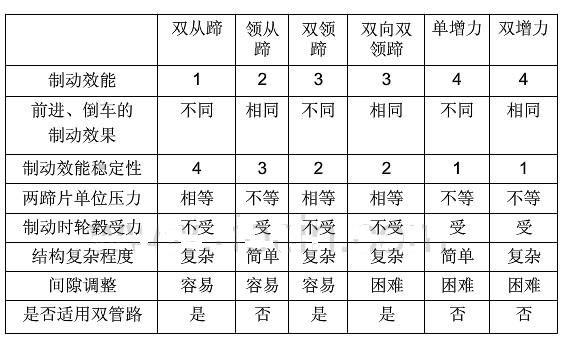

不同类型鼓式制动器的比较

不同类型鼓式制动器的比较
