数据选择器的原理
74LS151为互补输出的8选1数据选择器，引脚排列如图3－2，功能如表3－1。
选择控制端（地址端）为A2～A0，按二进制译码，从8个输入数据D0～D7中，选择一个需要的数据送到输出端Q，为使能端，低电平有效。
图 74LS151引脚排列
使能端＝1时，不论A2～A0状态如何，均无输出（Q＝0，＝1），多路开关被禁止。
1）使能端＝0时，多路开关正常工作，根据地址码A2、A1、A0的状态选择D0～D7中某一个通道的数据输送到输出端Q。
如：A2A1A0＝000，则选择D0数据到输出端，即Q＝D0。
如：A2A1A0＝001，则选择D1数据到输出端,即Q＝D1，其余类推。
数据选择器的典型应用

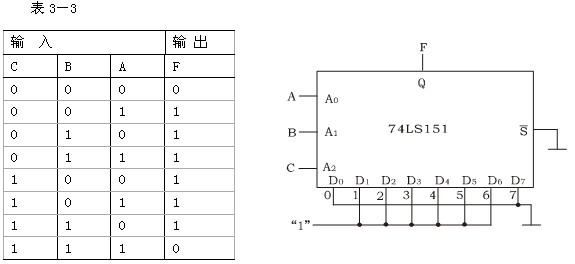

例1：用8选1数据选择器74LS151实现函数
采用8选1数据选择器74LS151可实现任意三输入变量的组合逻辑函数。
作出函数F的功能表，如表3－3所示，将函数F功能表与8选1数据选择器的功能表相比较，可知（1）将输入变量C、B、A作为8选1数据选择器的地址码A2、A1、A0。（2）使8选1数据选择器的各数据输入D0～D7分别与函数F的输出值一一相对应。
表3－3
即：A2A1A0＝CBA，
D0＝D7＝0
D1＝D2＝D3＝D4＝D5＝D6＝1
则8选1数据选择器的输出Q便实现了函数
接线图如图3－4所示。
显然，采用具有n个地址端的数据选择实现n变量的逻辑函数时, 应将函数的输入变量加到数据选择器的地址端(A),选择器的数据输入端（D）按次序以函数F输出值来赋值。

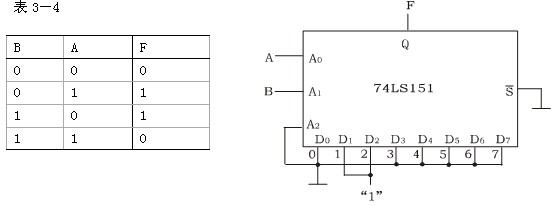

例2：用8选1数据选择器74LS151实现函数
（1）列出函数F的功能表如表3-4所示。
（2）将A、B加到地址端A1、A0，而A2接地，由表7－4可见，将D1、D2接“1”及D0、D3接地，其余数据输入端D4～D7都接地,则8选1数据选择器的输出Q，便实现了函数
接线图如图3－5所示。
表3－4
显然，当函数输入变量数小于数据选择器的地址端（A）时，应将不用的地址端及不用的数据输入端（D）都接地。
