MMC的结构
包据MMC的简化的系统结构如图所示。
MMC的主要性能
多媒体存储卡的主要性能如下：
(1) 用于便携式设备中的存储，目前的最大存储容量为2GB/卡。
(2) 工作电压：高电压为2.7～3.6 V，低电压为1.65～1.95 V，可选。
(3) 卡与主控制器间串行传送，工作时钟频率范围为0～20 MHz。
(4) MMC总线上最多可识别64 K个MMC，在总线上不超过10个卡时，可运行到最高频率。
(5) 提供几十种操作命令。
(6) 具有数据保护和差错校验功能。
(7) 两种卡尺寸：24 mm×32 mm×1.4 mm和24 mm×18mm×1.4 mm。
(8) 总线结构简单，只有7个信号接点。
MMC的命令

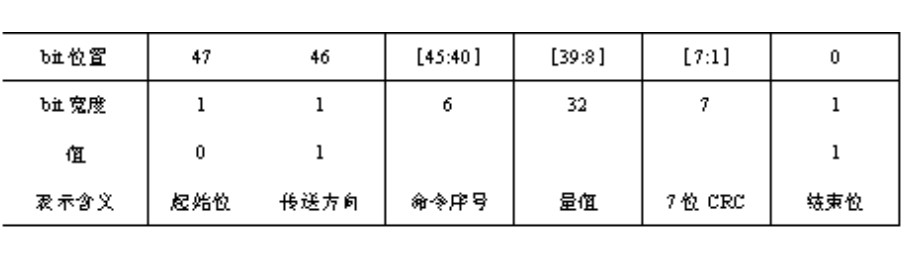

1) 命令格式MMC系统包括几十种命令，所有的命令都是由48 bit构成的。一个48位的命令字分为若干个字段，也就是命令字的格式可用下表来表示。
2) 命令的功能利用MMC规范所规定的命令，即可实现命令所规定的功能。
因篇幅所限，在这里只说明其中几个命令。
(1) 读数据流命令CMD11。该命令的格式为：
READ_DAT_UNTIL_STOPMMC主控制器执行该命令后，连续读取数据，直到收到停止命令STOP_TRANSMISSION(CMD12)时为止。
(2) 数据块写操作。多个数据块写入使用命令CMD25，其命令格式为：
WRITE_MULTIPLE_BLOCK由图5.53可以看到，使用多个数据块写入命令写入多块数据时，在主控制器发出写多个数据块命令并得到卡的响应时，就一个数据块接一个数据块地向卡中写入，一直持续到主控制器发出停止命令STOP_TRANSMISSION(CMD12)时为止。每传送到卡上一个数据块，卡以忙信号响应。在忙响应信号结束之后，主控制器又可以写下一个数据块。
MMC的寄存器介绍
MMC卡内有5个内部寄存器，下面对这些内部寄存器作最简单的介绍。
(1) 设置工作电压寄存器OCR。OCR用于设置卡的工作电压，这是一个32位的寄存器
(2) 卡鉴别字寄存器CID。CID是一个128位的寄存器
(3) 卡内特殊数据寄存器CSD。CSD有128位
(4) 卡地址寄存器RCA。这是一个可读/写的16位寄存器，里面存放该卡的地址。在主控制器对MMC进行鉴别确认期间，可由主控制器对卡设置地址。可见，卡的地址是由主控制器规定的。该寄存器的缺省值为0X0001(十六进制数)。值0X0000保留，通过命令CMD7使卡处于准备状态。
(5) 驱动器驱动能力寄存器DSR。该寄存器由两个8位的锁存器构成，可以编码设置卡驱动器的开关时间和驱动能力。
