NBBI运行环境
1. 基带处理部分只配置NBBI
NBBI在系统中的位置如图1所示。
然后把下行数据发送至MTRU。
上行数据流：NBBI接收MTRU送来的上行射频数字信号，经过处理后把上行业务数据送到NDTI/NAOI，由NDTI/NAOI发送到RNC。
NBBI接收NMPT提供的时钟信号和控制信号，并向NMPT上报其状态。

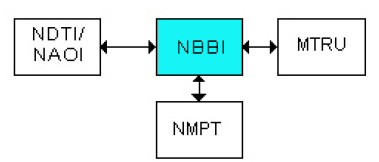

图1 NBBI在系统中的运行环境示意图
2. 基带处理部分同时配置HDLP、HULP、NBBI
基带框基带处理部分同时配置HDLP、HULP、NBBI时，NBBI在系统中的位置如图2所示。
下行数据流：NDTI/NAOI接收来自RNC的数据，然后发送至NBBI和HDLP，下行数据在NBBI和HDLP中经过下行信道的编码、数字调制和扩频，功率加权、和小区所有信道合路，然后NBBI汇总经过NBBI和HDLP处理的下行数据，并把下行数据发送至MTRU。
上行数据流：NBBI接收MTRU送来的上行射频数字信号，并把一部分上行射频数据信号转发给HULP，这些上行数据在NBBI和HULP中经过上行基带信号的处理，然后发送到NDTI/NAOI，由NDTI/NAOI发送到RNC。
NBBI接收NMPT提供的时钟信号和控制信号，并向NMPT上报其状态。

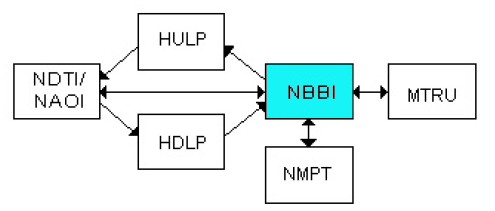

图2 基带框同时配置HULP/HDLP/NBBI时，NBBI在系统中的运行环境示意图
NBBI特点
NBBI（NodeB Baseband processing and Interface unit）包含基带信号和射频信号转发控制功能、上行128CE和下行128CE的基带处理功能。
NBBI上的上行资源可以和HULP组成上行资源池，NBBI下行资源和HDLP组成下行资源池。当基站容量需求较小时，可以不配置HULP、HDLP，NBBI就可以独自完成上下行基带处理功能，有效的节省成本。
NBBI配置在基带框的0号和1号槽位。每块NBBI最多可以和6块MTRU互连。当配置两块NBBI时：
1、单机柜时，两块NBBI之间是全连接模式，可以完全进行备份。
2、并柜时，两块NBBI为独立工作方式，两块NBBI分别与主从机柜的MTRU连接。
NBBI功能原理
NBBI完成基带信号和射频信号转发控制功能、上行128CE和下行128CE的基带处理功能。
NBBI主要包含四个模块：控制模块、接口模块、上行基带处理模块、下行基带处理模块。NBBI的功能原理框图如图所示。

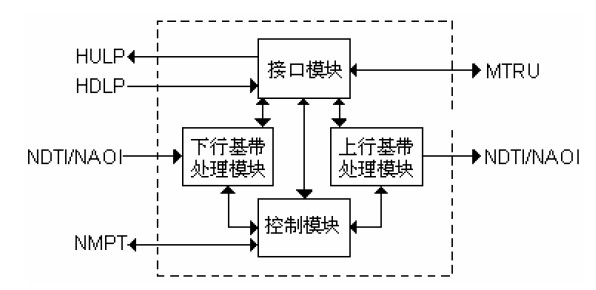

图 NBBI功能原理框图
(1) 控制模块
接收NMPT的配置信息和操作维护命令；
上报本单板工作状态；
(2) 接口模块
实现NBBI和MTRU之间基带信号和射频信号的转发；
实现和HDLP相连；
实现和HULP相连；
(3) 上行基带处理模块
完成128CE上行基带信号的处理，包括对公共和专用信道的解调、信道估计、RAKE合并、更软合并、信干比测量、功率控制译码等。
(4) 下行基带处理模块
完成128CE下行基带信号的处理，包括编码、调制、功率控制等。
