非接触式胶带跑偏开关工作原理
非接触式跑偏开关安装在提升机上下左右壁板侧、检测胶带跑偏感应式跑偏开关。机械部分有检测挡轮。安装时挡轮离胶带有一定的距离,距离可调整(由用户自定,一般以不摩擦到挡轮为准)
当发生跑偏时胶带向外的推力摩擦到挡轮,挡轮传输到调节杠,由调节杠带动传感器使继电器动作切断设备。

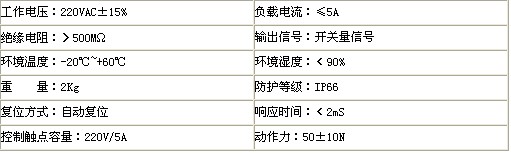

非接触式胶带跑偏开关技术参数
非接触式胶带跑偏开关安装说明
1、非接触式胶带跑偏开关安装时在机壁板上各打4个Φ10mm 的螺丝孔紧固跑偏开关。
2、安装跑偏开关应选择胶带易跑偏处,参考应用单位工艺要求,同时要考虑皮带与挡轮有效间距和推力,建议皮带与挡轮的安装距离为30mm,此距离可以根据实际情况进行调整。
3、感应开关的调整:出厂时的机械推力在4Kg以上(胶带跑偏时向外的推力摩擦挡轮),当需要更大的推力时可把传感器向感应片方向调整。
4、通过调整“调节杠”与传感器的距离,可以调整挡轮与皮带之间的距离。适用于各种规格的胶带提升机。
