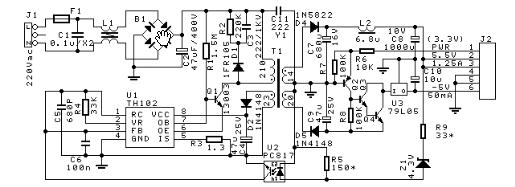

DVD电源板的主要器件
L1，EMI滤波，大于10mH；
Q1，13003功率三极管，IC=0.5A,VCE<5V时β>10；
T1，开关变压器；
C7，5.5V输出一次滤波电容，ESR<50mΩ；
L2，5.5V输出滤波电感，6.8μH时大于3A，ESR<50mΩ；
C9，-5V输出一次滤波电容，ESR<0.4Ω；
R5、R9、Z1，调整5.5V输出精度，增加R9或减少R5可调高5.5V输出；
DVD电源板的参数
1、输入电压：90-265VAC，50/60Hz。
2、DVD电源板输出电压：5V、12V、-12V、-21V、3.3V、3.0V(灯丝)；其中5V最大输出电流都可达2A以上，电压误差严格控制在1%以内，纹波不大于150mv。
3、高压测试标准：初级对次级，在3.2KV、5mA、60s无击穿。
4、话筒前置放大的放大倍数、混响的延迟时间可根据要求调节。
DVD电源板的型号
1、型号:SJ-6891(UL认证已通过）
输入：AC 90V-264V(50/60Hz)
输出：多种输出方式
尺寸：110×50×25MM
2、型号:SJ-6808-2(CCC)
输入：AC 90V-250V(50/60Hz)
输出：多种输出方式
尺寸：124×45×25MM
3、型号:SJ-6808-1
输入：AC 90V-264V(50/60Hz)
输出：多种输出方式
尺寸：121.5×42×25MM
4、型号:SJ-6867A
输入：AC 90V-264V(50/60Hz)
输出：多种输出方式
尺寸：100×45×25MM
5、 型号:SJ-6807A
输入：AC 90V-250V(50/60Hz)
输出：多种输出方式
尺寸：124×45×25MM
6、型号:sj-6859
输入：AC 90V-264V(50/60Hz)
输出：多种输出方式
尺寸：100×93×28MM
7、 型号:SJ-6808
输入：AC 100V-264V （50/60Hz）
输出：多种输出方式
尺寸：123.5×44.2×25 MM
