变压器直流电阻速测仪特点
1、采用双电源恒流源技术，测试速度百倍于电桥。
2、内置快速放电电路，动态反映放电状态，安全可靠。
3、测试电流1～60A，适应所有接线方式和容量的变压器。
变压器直流电阻速测仪参数
1、使用环境条件
工作电源：AC：220V ±10% 50Hz ±1%
环境温度： 0～40℃
相对湿度： <90%RH
2、测量范围：1μΩ～20000Ω共六挡
20 mΩ挡： 0～19.999mΩ
20 0mΩ挡： 0～199.99mΩ
2Ω挡： 0～1.9999Ω
20 Ω挡： 0～19.999Ω
20mΩ～200mΩ：5A
2Ω 挡：1A
20Ω 挡：0.1A
200Ω挡：0.01A
20kΩ挡：0.1mA
4、测量准确度：±（0.1%RX+0.02%RM）
式中：RX 为读数； RM 为该挡满量程读数；
5、分辨率：1μΩ
6、显示方式：四位半数字显示
7、尺寸、重量
体积：360×320×245
重量：6 kg
变压器直流电阻速测仪的工作原理

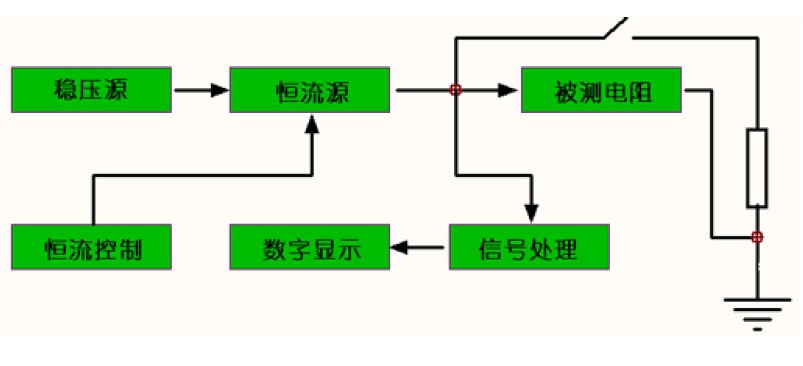

变压器直流电阻速测仪的电路工作原理框图如图所示：
切换控制电路的控制。当测量选择不同挡位时，输出不同的稳定电流。20mΩ和200mΩ挡相应的电流值为5A，2Ω挡相应的电流值为1A；20Ω挡为0.1A；200Ω挡为0.01A；20kΩ挡为0.1mA。当恒流电流通过被测电阻时在被测电阻上产生稳定的电压信号，该信号经信号处理电路后由四位半数字表直接显示电阻值。当测量大电感的直流 电阻时，测试结束后，电感上储存一定的电荷，按下“放电按键”，电感两端随即并接560Ω大功率电阻，使电感快速放电（约10 秒钟），放电后才能拆除测试接线。
变压器直流电阻速测仪注意事项
1、测试试品，必须进行放电完毕后方可折线，否则由于电路突然断开，使电感两端产生高压，会威胁人身或仪器安全。
2、试验时仪器应可靠接他。
3、数码管连续显示全零并闪动属正常现象，充电过程结束后该现象即可消失。若闪动时间过长，则表示当前状态为超量程状态，应选用高一挡量程，这样，上述现象自动消失。
4、接线时，一定要使电压端夹子在电流端夹子的内侧，否则会引入附加误差。
5、在测试大型高压变压器时，测量绕组和非被测绕组应与其他设备（如避雷器）断开，且不能接地并禁止有人工作，非被测绕组应断开。
