无功功率变送器

无功功率变送器的特点

　　1、精度等级高，线性度高

　　2、采用进口元器件，集成度高，免于定期校验

　　3、35mm标准导轨安装或底座螺钉安装，通用性强

　　4、输入／输出／电源／外壳隔离，抗干扰能力强，可靠性高

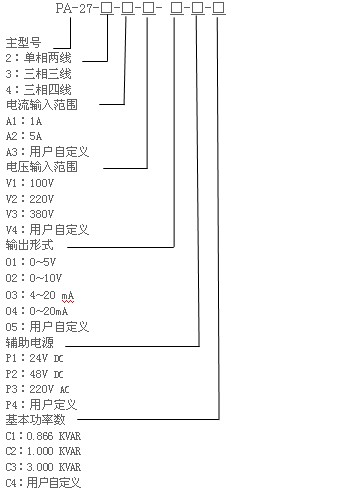

无功功率变送器的选型代码

无功功率变送器的参数

　　●输入负载：电压互感器PT：≤0.1VA

　　电流互感器CT：≤0.2VA

　　●超负荷能力：电压：2倍额定输入（连续）讯号；

　　电流：10倍额定输入（连续）讯号10s

　　●精度：±0.2%RO

　　●响应时间：＜400ms

　　●输出电压：0~10Vdc, 0~5Vdc

　　(负载电阻＝输入电压／10mAdc)

　　●输出电流：0~20mAdc ,4~20mAdc

　　（负载电阻＝10Vdc／输出电流）

　　●输出波纹：≤0.5% R0

　　●工作环境温度：0~50℃／小于95%相对湿度（无冷凝状态）

　　●贮存环境温湿度：-20~70℃／小于70%相对湿度（无冷凝状态）

　　●耐压强度：AC2KVrms／min

　　●绝缘阻抗：DC500V时大于100MΩ

　　●电磁兼容性：符合GB／T18268工业设备应用要求（等同IEC61326-1）

　　●电源消耗：约4VA

无功功率变送器的应用

　　无功功率变送器广泛应用于电力及非电力系统对测量无功功率要求较高的场所。无功功率采用跨相法测量：适用于频率为50Hz或60Hz三相三线对称平衡系统的测量；无功功率采用移相法测量：适用于频率为50Hz或60Hz单相、三相三线平衡或不平衡系统、以及三相四线系统的测量，它独特的移相电路保证输入信号在40Hz—600Hz范围内，不因信号频率的变化而产生附加误差。
