三通道变压器直阻仪是新一代变压器直流电阻的测试仪器,能够对三相变压器绕组进行单相测试和三相同测。单相测试最大测试电流为20A/40A。由独立的高精度线性恒流电源和测试单元构成,仪器测试全过程由单片机控制完成,测试数据稳定准确,具有完善的双重反电势消弧保护功能和现场抗干扰能力,适用于大型电力变压器直流电阻的快速测试。

三通道变压器直阻仪特性

  采用顶开式或车载式结构,体积小、重量轻、功能强、操作简便,专为生产及现场测场测试人员设计。大屏幕320240液晶中文显示,测试电流自动或人工选档,配有试品温度探头,特别适合多分接点有载开关不断流连续测试,测量过程动态提示,自动消弧电流指示及声光指示报警,测试记录可编辑用户信息保存、打印。

三通道变压器直阻仪技术指标

  1.测试指标

  ◇温度: -55℃~+125℃ 范围,±0.5℃

  ◇最高分辨率:0.1℃

  ◇测试范围:1mΩ~20Ω

  ◇准确度: 0.2%读数±2字

  ◇最高分辨率:1μΩ

  2.存储数量:30台变压器

  3.使用电源

  ◇工作电源:电压AC220V±10%,频率50Hz±10%

  ◇电流输出:

  自动:程序根据试品电阻自动加载最大测试电流

  人工:人工选档按用户选购型号而不同档位(1A、3A、5A、10A、20A/30、40A)

  4.使用环境

  ◇环境温度:-20℃~50℃

  ◇相对湿度:≤80%

  ◇工作方式:风冷

  5.结构形式与尺寸:便携式

  ◇型式:便携式

  ◇主机外形尺寸:380×262×170 mm

  ◇包装:铝合金机箱

  ◇质量:10Kg

三通道变压器直阻仪接线与操作

  1) 直接测试法:将仪器可靠接地,连接试品测试线,连接交流电源。

三通道变压器直阻仪接线图

  A)单通道:电流流向为A→B,测试电流满足要求,可仅连接IA、VA,IB、VB;如测试电流需要并联至更大测试电流,则可连接IC测试线, 电流流向为A、C→B(电压测试信号取VA、VB,仪器内部VB自动连接VO)。

  B)三通道:电流流向(A、C→B),IO无电流流过

  注:在使用本仪器对有中性点引出的三相变压器进行三相同时测试时,请先用本仪器的单相测试功能对变压器绕组分相测试一次。测试所得的电阻值应和出厂值进行比较,以确定变压器的中性点引出线与中性点套管连接可靠!

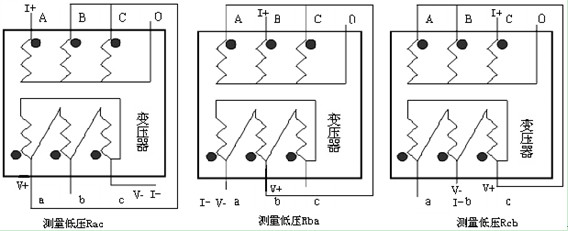

  2)助磁法快速测试:单通道测试可使用以下助磁法;

三通道变压器直阻仪注意事项

  1.使用三通道方式测量有载调压变压器,可带载切换分接点,节省充电时间。

  2.测量无载调压变压器,要等放电指示报警停止后,方可切换分接点,切换档位。

  3.仪器应可靠接地,接好测试线后开机,输出电流测试过程中,切不可拆除测试线,以免发生事故,完毕后一定要等电流消弧指示结束或声光报警停止后再关闭电源,拆除测试线。
