电子交流稳压器

编辑
电子交流稳压器是专为稳定交流电压而设计的专用电源稳压设备,当输入电源电压波动或负载电流变化时,它都可以保持输出电压稳定不变。  由升压变压器、磁放大器,阻流圈,取样变压器,及电子控制线路等组成。当输入电压波动或负载变动时,变动讯号经取样变压器,通过双T网络输入放大后,控制磁放大器直流线圈中的直流电流从而变更了磁放大器交流线圈的电感量,进而改变了磁放大器与自耦变压器上的电压分配及相位关系,使输出电压保持稳定,达到稳压的目的。

电子交流稳压器参数

  1、输入交流电压:

  单相:160V~265V时 稳压精度 ±10% 180V~248V 时 稳压精度 ±0.5%

  三相:280V~460V 时 稳压精度 ±10% 312V~430V 时 稳压精度 ±0.5%

  2、输出交流电压: 单相220V±0.5% 三相380V±0.5%

  3、最大输出功率:单相20KW, 三相60KW

  4、波形畸变:≤±5%

  5、负载稳定:≤±0.5%

电子交流稳压器用途

  适用于一切需要高稳定电源的设备,如精密测量仪器、复印机、化学分析仪器、电子计算、电压测量、摄扩影印、电视录音、医疗仪器、邮电通讯设备、电视差转机、引进设备电脑绣花机等, 因而是科研单位、工矿企业、大专院校、家庭、工业实验室部门必需的电源设备。

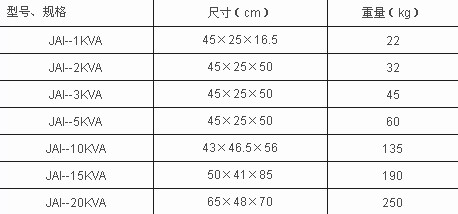

电子交流稳压器规格

图例
