彩显行输出变压器

编辑
行输出变压器又称逆程变压器,或称回扫变压器(Flying Back Transformer简称FBT),就是常说的“高压包”,是CRT彩显中非常重要的器件之一。通常,显像管的聚焦电压、帘栅极电压也由FBT的阳极超高压经内部分压而得,也有的显像管的加速极电压,由FBT次级的专门绕组提供。为主要作用是产生阳极高压,另外提供聚焦、加速、栅极等各路电压。由于高压包通常工作于高温、高频、高压、大电流的状态,加上外部环境潮湿或多尘等因素影响,损坏几率还是比较高的。

彩显行输出变压器的工作原理

  行输出变压器是个脉冲变压器。行扫描电路产生31.25Hz的锯齿波电流,即电流是按直线随时间上升,达到最大值(这称为扫描的正程)后,立即由最大值下降至0(这称为逆程)。在这样的偏转电流产生的偏转磁场下,显像管中电子枪的电子束自左向右匀速移动,到达最右侧后,立即回扫到下一行的最左处,开始下一行扫描线。

  行输出变压器就是利用电子束回扫时的脉冲电流,由于回扫时间极短,所以回扫时间的电流变化率(即△i/△t)极大,根据电感线圈产生自感电势:e=-L(△i/△t),音频变压器能得到很高的自感电势。加上变压器的升压作用,次级就能得到上万伏的高压,经高压硅柱整流后,就能得到直流高压。把行频电流升压,然后经多个二极管和电容,倍压整流成20000V左右的高压直流电, 结构图用来吸引显像管电子枪发射出的电子束,以保证电子束可以有效打到屏幕上成像.之所以为了产生这么高电压,是因为屏幕要有足够亮度,电子运动速度越快,亮度越高,所以屏幕越大电压越高。

彩显行输出变压器的好坏判断

  1、把万用表置电流档,串接在二次电源输出和行输出变压器的初级绕组之间,首先测出行输出的工作电流,设该电流为I1,然后用一根30厘米第的导线在行输出变压器的铁芯上绕一圈,再将导线两端短接一下,测出此时的行电流,设电流为I2,如果电流I2比I1增加了70%,即I2=I1+I1*70%,说明行输出变压器无短路故障;

  2、若测出的电流I2比I1增加了8%左右,说明行输出变压器有2-3圈短路;若测出的行电流I2=I1,电流没有变化,说明行输出有严重的匝间短路。

彩显行输出变压器的故障分析

  这种故障现象对于一般彩显来说,可能是彩管老化,但对于本机来说,却未必是这样。因为首先本机刚使用一年多,彩管老化的可能性不大;其次本机设有动态聚集电路,目的就是克服一般彩显在正常工作时就存在的聚集不均匀问题,即中间部位清晰,边缘部分不清晰的现象,如果这个电路有故障,肯定会造成类似的现象。试调节行输出变压器上的聚集电位器,聚集效果有变化,可使边缘部位清晰,但中间部位却显得模糊。由此判断彩管基本正常,行输出变压器良好,应重点检查动态聚集电路。有关电路如图所示。

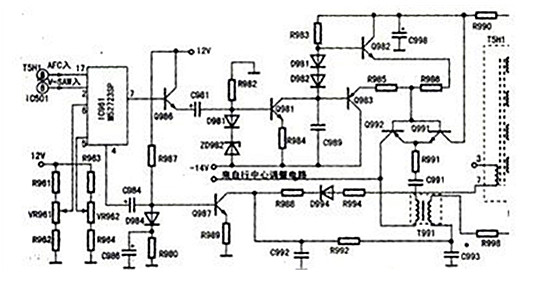

电路图

  该机动态聚集电路的原理是在显像管聚集极原有5~8.5kV直流电压的基础上,加入行场抛物波电压,使聚集电压在电子束由屏幕中心向四周扫描时呈抛物线逐渐升高,从而使整个屏幕聚集均匀,保证了良好的清晰度。电路原理是:由行输出变压器T5H1⑧脚输出的AFC脉冲加至IC961⑦脚输出上凸的行抛物波,经Q986、Q981、Q982、Q983缓冲放大,从Q982、Q983的发射极(R985和R986的公共端)输出下凹的行抛物波,再经Q991、Q992推挽输出后,由电阻R991、电容C991耦合至升压变压器T991的初级绕组,在T991的次级绕组得到高幅值的行抛物波,经电阻R998、R994送至行输出变压器的12脚,再经12脚内部的电容加至行输出变压器的聚集输出端;由IC501(μPC1885)的⑧脚输出的场频锯齿波电压(V—SAW)加至IC961的②脚,经其内部处理后,由④脚输出上凸的场抛物波,经Q987放大、倒相后,由电阻R992送至升压变压器T991的次级绕组,与升压后的行抛物波叠加,沿行抛物波的路径,一同加到行输出变压器的聚集输出端,使得显像管的聚集极不仅有直流高压,而且加上了幅值足够高的行场抛物波电压,达到了设计目的。IC961的⑥、⑤脚为行、场抛物波的增益控制,改变电阻VR961、VR962的阻值,可在一定范围内调整行、场抛物波的幅度大小。

  根据上述原理,重点检查动态聚集电路。首先测量12V、80V、-14V均正常,IC961的17、②、⑦、④脚电压分别为0.1V、4.6V、7.2V、9V,正常。试调整VR961、VR962,IC961的⑥、⑤脚有正常的电压变化,但故障现象无明显改善。分别检查行、场抛物波的形成支路,均未发现异常,升压变压器T991正常。再将电容C993焊下测量时,发现其严重漏电。该电容容值为1000pF,耐压500V,更换一只1000pF/1kV电容器,故障排除。

  小结:由于C993严重漏电,叠加后的行场抛物波电压被严重削弱,达不到设计幅度(行抛物波正常约为590Vp-p,场抛物波正常均为760Vp-p),显像管聚集极得不到正常的行场抛物波电压,动态聚集电路失效,造成了本例故障。

彩显行输出变压器的代换

  一般来说,彩显行输出变压器是不能用彩电行输出变压器来代替的,因彩显采用逐行扫描,行频在30~50kHz或更高,而彩电采用隔行扫描,行频为15.6kHz,两者的磁芯材质也不相同。但在元件难购、昂贵且维修价值不大的情况下,用手头闲置的彩电行输出变压器代换彩显行输出变压器不失为一种经济修理方法。

  一台14英寸WANPU1455牌彩显无光栅,检查发现主电源调压场效应三极管Q406(IRF9610S)已击穿。购一新管代换,开机只听“叭”的一声,立即关机。发现新管又坏,经判断为行输出变压器已损坏。询问元件店无货,且价格为80元,彩显已无修理价值。正好手边有一台闲置的北京牌8320彩电行输出变压器(下称新行输出变压器),两种行输出变压器引脚图见图①、图②所示。

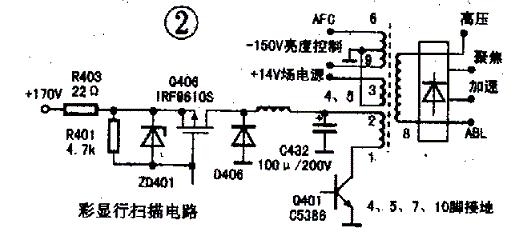

两种行输出变压器引脚图

两种行输出变压器引脚图

  1、引脚及电压对比高压、加速、聚集勿须改动,ABL端、行管及+B端不变,只是引脚不同,注意同名端,接法应与原电路相同。拆掉示坏的Q406及行输出变压器,先不换上新管,在行滤波电容C432(100μF/200V)两端接+100V稳压电源,接上新行输出变压器的1~3脚绕组和ABL脚(7脚)及聚焦、加速、高压端,新行输出变压器4脚接地,注意新行输出变压器加速、聚集电位器底下的接地片为内部接ABL端,应空置不要接地。通电,测量各脚逆程峰值电压。通过测量得知+14V场电源可取自新行输出变压器8脚灯丝绕组,实测电压稍高,在新行输出变压器8脚串1Ω/1W电阻后接入。因彩显灯丝直接由主电源供电,所以不必考虑。-150V亮度控制电源可用新行输出变压器10脚的-40V代替,亮度调节范围稍窄,不影响使用。新行输出变压器的5脚空置。原机行输出变压器AFC(印板标志)绕组无相应绕组代替,暂用一段塑料外皮导线在新行输出变压器磁心上绕4匝,注意同名端,逆程波形向上。

  2、通电试验C432两端仍接+100V稳压电源,把新行输出变压器与原行输出变压器相同的引脚焊好,其余引脚均剪断,用导线连接,接好各绕组电路,显示器通电,显像管有高压,调节加速极电压,可见屏幕有光栅,惟行幅与场幅不正常,通电几分钟没发现有打火及冒烟。关机,将显示器连电脑主机,主机定在DOS状态,再次通电,没有字符显示,查资料知彩显的视放电路需要行脉冲电压,当行脉冲电压不正常时视放电路无输出,这点与彩电变压器,AFC电压可能不正确,试将AFC线圈的匝数逐步调整,当调为5匝时字符出现,表明新行输出变压器可以使用。

  3、HIV电压调整此为关键一步。上述通电试验证明彩显其他电路问题不大,但换上场效应管Q406,恢复本机供电后,C432两端电压只有50V左右,不正常,并且Q406严重发热。分析得知:彩显的行电源与彩电的行电源并不相同,彩电的行电源是固定的,而彩显的行电源除受显示方式(DOS或WINDOWS)影响外,其本身还有一套负反馈调节系统,其取样电压是AFC绕组的行脉冲整流通过电阻R431(120kΩ)、HIV调节电位器VR401(2kΩ)分压得到。可以通过更换电阻R431改变分压值,再用HIV电闰器微调来调试。通过实验,在R431上并联33kΩ电阻时行电压为110V左右(WINDOWS方式、刷新率为默认、分辨率800×600),行幅正常,Q406不再发热。由于行输出变压器的代换,其AFC电压与高压的比值已不相同,而且探讨原机的行电源电压也无意义,所以应根据行幅实际的大小调节行电压,使它在各个显示方式下行幅均足够且不过量。接着微调AFC线圈曲匝数和加速极、聚集电压、副亮度、副对比度,再稍调节一下白平衡,AFC电压不足时屏幕两侧会出现数道竖的黑条,使字符不完整。工作4小时后,手触新生行输出变压器,温度不是很高。

  最后需要说明的是,由于行输出变压器在“超频”状态下使用,尽量不要把分辨率、刷新率调得太高,以免行输出变压器发热严重而造成再次损坏。
