可控硅触发变压器

编辑
可控硅触发器是用于单相、双相、三相、阻性负载可控硅调功回路,与大电流可控硅组成的大功率固态继电器。可控硅最主要的作用之一就是稳压稳流。

可控硅触发变压器的特点

  1.环氧灌封、全封闭、电路板焊接式安装。

  2.各绕组间抗电强度高。

  3.多种变化适用触发及驱动要求。

  4.电气参数与国外同类产品相同,可直接替代。

可控硅触发变压器的应用电路

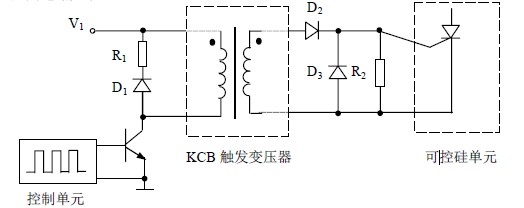

应用电路图


  说明:1.R1 和D1 主要起续流作用。D1 一般可选1N4007,R1 可选1kΩ~2kΩ;

  2.D2,D3,R2 主要起整形作用。D2,D3 可选1N4007,R2 可选几十~几百欧姆。

可控硅触发变压器的应用

  可控硅发变压器与可控硅配套使用,通常接在可控硅设备中控制触发单元与可控硅控制极之间,一方面传递触发脉冲,另一方面对强弱电之间起到可靠的隔离作用。

  KCB系列触发变压器可广泛应用于:

  ● 调压、调速设备       ● 整流设备

  ● 电焊机           ● 逆变变频设备

  ● 电梯            ● 自控装置

  ● 中频电源          ● 其它可控硅装置

可控硅触发变压器的参数

  额定功率:50Hz-1000Hz W

  频率特性:低频

  铁心形状:E型

  防潮方式:罐封式

  冷却方式:自然冷式

  冷却形式:干式

  结构型式:单相变压器

  外形尺寸:26.5*22.5*25.5 mm

可控硅触发变压器的选用

  472、419(419S)、418(418S)及KMB-00、KMB-01、KMB-02、KMB12系列可控硅触发变压器,是专门用于电力拖动、电化学、电加热、电机软起动等调功调压电路中可控硅触发用,其中KMB-00、KMB-01、KMB-02系列选用优质EI行矽钢片,KBM112采用坡莫合金,适用于脉冲较宽的单或双脉冲(如采用KJ04、KJ09、TC785芯片作为移相触发),对与目前广泛采用的脉冲串或调制脉冲(如采用TC787,作为移相触发方式)一般采用优质铁氧体磁芯绕制的472、419(419S)、418(418S)系列,其中472适用于300A以下可控硅,419(419S)适用于300-1000A可控硅,418(418S)适用于500-2000A以上可控硅。419S、418S和419、418电器性能完全相同,但419S、418S体积小,管脚排布合理,建议首选。

  用户还应该根据触发电路的工作电压选择变比,一般作用到脉冲变压器初级脉冲电压幅值为18V至24V,选择变比为3:1的脉冲变压器,电压幅值为12V至18V,选择变化为2:1的脉冲变压器,电压幅值为6V至12V,选择变比为1:1的脉冲变压器。施加在可控硅控制极上的脉冲幅值在2-4V、电流在50-300mA(参照产家给出的可控硅触发电流);脉宽在20us以上可控硅既可可靠触开。
