光分插复用器英文简称为OADM,是一个光学多路技术设备,它提供在一个网络中不同信号之间的接口。光分插复用器包括:波长阻挡器,光耦合器,WDM放大器,以及光分路耦合器。光分插复用器是全光通信网的核心设备,对全光网的传输能力、组网方式、关键性能都具有重要影响。
光分插复用器的原理

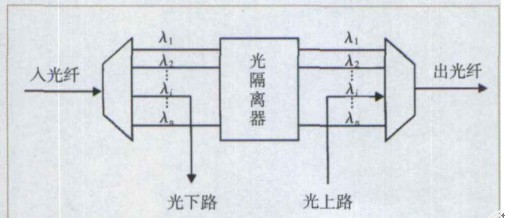

如图所示为OADM的基本原理示意图。一般的OADM节点可以用四端口模型来表示,基本功能包括三种:下路需要的波长信道 ,复用进上路信号 ,使其他波长信道尽量不受影响地通过 。OADM具体的工作过程如下:从线路来的WDM信号包含N个波长信道 ,进入OADM的人光纤端 即 ,根据业务需求 ,从N个波长信道中 ,有选择性地从下路端drop输出所需的波长信道 ,相应地从上路端add输入所需的波长信道。而其他与本地无关的波长信道就直接通过OADM,和上路波长信道复用在一起后 ,从OADM的线路出光纤端输出。
![光分插复用器的原理](http://www.ck365.cn/file/upload/201212/26/20/zhtcs11znnd.jpg)
光分插复用器的性能要求
可全部用光纤技术构造出全光纤结构的OADM,也可用阵列波导、光纤光栅等多种滤波器件构造出不同结构的OADM。但无论OADM采用何种结构其基本要求是相同的(插人损耗要小,信道之间的隔离度要高,对环境温度变化和偏振不敏感,能容忍信号源的波长在一定范围内漂移和抖动)。另外在上下话路过程中要能够保证传输的各信道间的功率基本保持一致。最后,OADM的操作应力求做到简单 、方便,能实现较高的性能价格比。
光分插复用器的分类
1 阵列波导光栅型光分插复用器
2 采用声光可调谐滤波器的光分插复用器
3 光纤光栅型光分插复用器
4 波导-光栅型光分插复用器
光分插复用器的结构特点
光分插复用器由一输入/输出部,一下载部及一上传部组成一三端口器件。输入/输出部包括一双光纤插针,一与其相对应的第一耦合透镜和一滤光片,其中双光纤插针内的两根光纤分别作为光信号的输入端与输出端。下载部和上传部各包括一耦合透镜和一单光纤插针,安装在插针内的光纤分别作为下载端和上传端。光信号自输入端发出,经第一透镜耦合后,指定的波长光信号通过滤波片,进入第二耦合透镜并自下载端输出;而上传端则输入指定波长的光信号经第三透镜耦合后,通过滤波片,再由第一透镜耦合后由输出端输出。
光分插复用器的发展方向
目前,可重构OADM已成为发展方向。除了利用光开关动态选择上下波长外,利用可调谐滤波器也是一个热点。意大利报道了一种利用SiO2/Si声波导制成的可调谐分插滤波器,用于4路WDM系统波长间隔3.2nm,分插各路间的串扰小于 -18dB;日本报道利用垂直与相反方向藕合的半导体波导构成的OADM,在可调谐范围11nm内,损耗变化小于1dB;加拿大报道的可调谐OADM是利用FBG制成 ,在1.55Lm窗口有8路可调谐滤波器 ,各路波长间隔0.8NM,采用热调谐使FBG的光栅周期发生线性变动 ,使波带放宽。国内也有学者研究了基于声光可调滤光器的OADM,器件消光比达到32dB,插入损耗为3dB。
