扫描电镜概述
扫描电子显微镜主要是观察物体的表面形貌，能够直接观察样品表面的结构，也可以从各种角度对样品进行观察，样品制备过程简单。扫描电子显微镜有普通电子显微镜、分析型扫描电子显微镜和场发射枪扫描电子显微镜。
扫描电镜作为商品出现则较晚，早在1935年，Kn-oll在设计透射电镜的同时，就提出了扫描电镜的原理及设计思想。1940年英国剑桥大学首次试制成功扫描电镜。但由于分辨率很差、照相时间过长，因此没有立即进入实用阶段，至1965年英国剑桥科学仪器有限公司开始生产商品扫描电镜。20世纪80年代后扫描电镜的制造技术和成像性能提高很快，目前高分辨型扫描电镜（如日立公司的S-5000型）使用冷场发射电子枪，分辨率已达0.6nm，放大率达80万倍。
扫描电镜的结构
1．镜筒
镜筒包括电子枪、聚光镜、物镜及扫描系统。其作用是产生很细的电子束(直径约几个nm)，并且使该电子束在样品表面扫描，同时激发出各种信号。
2．电子信号的收集与处理系统
在样品室中，扫描电子束与样品发生相互作用后产生多种信号，其中包括二次电子、背散射电子、X射线、吸收电子、俄歇(Auger)电子等。在上述信号中，最主要的是二次电子，它是被入射电子所激发出来的样品原子中的外层电子，产生于样品表面以下几nm至几十nm的区域，其产生率主要取决于样品的形貌和成分。通常所说的扫描电镜像指的就是二次电子像，它是研究样品表面形貌的最有用的电子信号。检测二次电子的检测器(图15(2)的探头是一个闪烁体，当电子打到闪烁体上时，1就在其中产生光，这种光被光导管传送到光电倍增管，光信号即被转变成电流信号，再经前置放大及视频放大，电流信号转变成电压信号，最后被送到显像管的栅极。
3．电子信号的显示与记录系统
扫描电镜的图象显示在阴极射线管(显像管)上，并由照相机拍照记录。显像管有两个，一个用来观察，分辨率较低，是长余辉的管子；另一个用来照相记录，分辨率较高，是短余辉的管子。
4．真空系统及电源系统
扫描电镜的真空系统由机械泵与油扩散泵组成，其作用是使镜筒内达到 10(4～10(5托））的真空度。电源系统供给各部件所需的特定的电源。
扫描电镜的原理
扫描电子显微镜的制造是依据电子与物质的相互作用。当一束高能的人射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。同时，也可产生电子-空穴对、晶格振动 (声子)、电子振荡 (等离子体)。
如对二次电子、背散射电子的采集，可得到有关物质微观形貌的信息；对x射线的采集，可得到物质化学成分的信息。

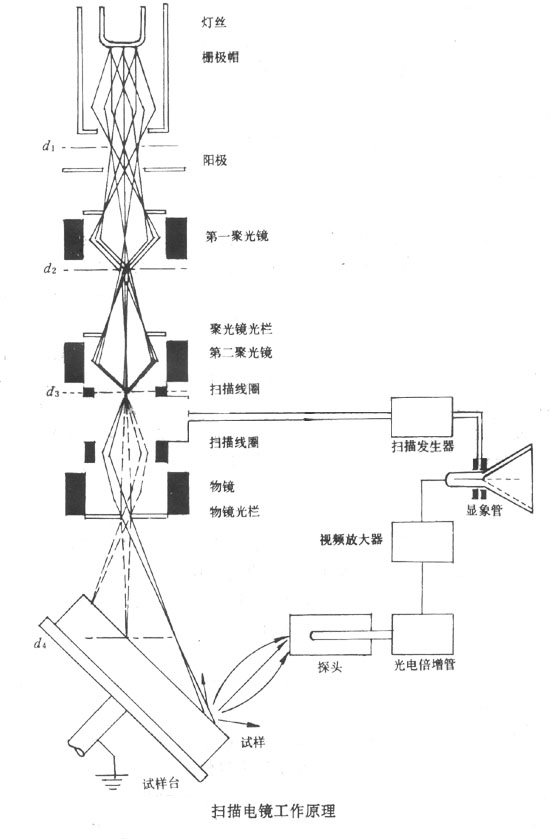

扫描电镜的工作原理是用一束极细的电子束扫描样品，在样品表面激发出次级电子，次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。图像为立体形象，反映了标本的表面结构。
扫描电镜的特点
和光学显微镜及透射电镜相比，扫描电镜具有以下特点：
1.能够直接观察样品表面的结构，样品的尺寸可大至120mm×80mm×50mm。
2.样品制备过程简单，不用切成薄片。
3.样品可以在样品室中作三度空间的平移和旋转，因此，可以从各种角度对样品进行观察。
4.景深大，图象富有立体感。扫描电镜的景深较光学显微镜大几百倍，比透射电镜大几十倍。
5.图象的放大范围广，分辨率也比较高。可放大十几倍到几十万倍，它基本上包括了从放大镜、光学显微镜直到透射电镜的放大范围。分辨率介于光学显微镜与透射电镜之间，可达3nm。
6.电子束对样品的损伤与污染程度较小。
7.在观察形貌的同时，还可利用从样品发出的其他信号作微区成分分析。
扫描电镜的用途
扫描电镜最基本的功能是对各种固体样品表面进行高分辨形貌观察。大景深图像是扫描电镜观察的特色，例如：生物学，植物学，地质学，冶金学等等。观察可以是一个样品的表面，也可以是一个切开的面，或是一个断面。冶金学家已兴奋地直接看到原始的或磨损的表面。可以很方便地研究氧化物表面，晶体的生长或腐蚀的缺陷。它一方面可更直接地检查纸，纺织品，自然的或制备过的木头的细微结构，生物学家可用它研究小的易碎样品的结构。例如：花粉颗粒，硅藻和昆虫。另一方面，它可以拍出与样品表面相应的立体感强的照片。
在扫描电镜应用中，很多集中在半导体器件和集成电路方面，它可以很详细地检查器件工作时局部表面电压变化的实际情况，这是因为这种变化会带来象的反差的变化。焊接开裂和腐蚀表面的细节或相互关系可以很容易地观察到。利用束感生电流，可以观测半导体P—N结内部缺陷。
电子束与样品作用区内，还发射与样品物质其他性质有关信号。例如：与样品化学成分分布相关的，背散射电子，特征X射线，俄歇电子，阴极荧光，样品吸收电流等；与样品晶体结构相关的，背散射电子衍射现象的探测；与半导体材料电学性能相关的，二次电子信号、电子束感生电流信号；在观察薄样品时产生的透射电子信号等。目前分别有商品化的探测器和装置可安装在扫描电镜样品分析室，用于探测和定性定量分析样品物质的相关信息。
扫描电子显微镜对于固体材料的研究应用非常广泛，没有任何一种仪器能够和其相提并论。对于固体材料的全面特征的描述，扫描电子显微镜是至关重要的。
