真空电容就是以真空作为介质的电容器。这种电容器的电极组是采用高导无氧铜带通过一整套高精度模具一道道引伸而形成的一组同心圆柱形电极被密封在一个真空容器中。因此其性能稳定可靠,不容易产生飞弧、电晕等现象。

真空电容的特点

  真空电容器与其他介质的电容器相比,具有耐压高、体积小、损耗低、性能稳定可靠等特点。独特之处有以下几方面:

  额定电压—由于真空的高绝缘强度,加之防尘污染,防潮等特性,使对于一定尺寸和容量来说真空电容器具有大的额定电压值。高的可达几十万伏。

  损耗小,额定电流大—由于电容器采用真空介质和低损耗的绝缘外壳及无氧铜电极结构,在一般对流冷却情况下,即使在很高的频率下,也能通过很大的射频电流。如果采用特殊水冷却结构,射频电流可达上千安培。

  节省空间—对于给定的电容量和额定电压值真空电容器所占空间最小。

  调节范围宽—最大容量和最小容量比值高达 15 0 : 1 ,可由几个皮法到几 千皮法, 成为用于宽调谐范围的理想元件。

  对过电压有自愈能力—真空电容器能承受瞬时的过电压,而对其他电容器来说,将会造成永久性破坏。

  高海拔工作能力—真空密封可以使真空电容器工作在高海拔地区而不致使其特性降低。

真空电容的命名

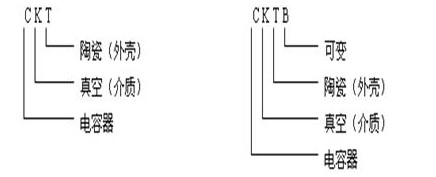

  国标规定,真空电容器型号命名代号除电容器以 C 表示外,其余以汉语拼音第一个字母(大写)组合而成。以陶瓷真空电容器为例:

真空电容的命名

  带微调固定陶瓷真空电容器、风冷式可变陶瓷真空电容器目前我国还没厂家生产。水冷式可变陶瓷真空电容器我国还起步阶段,命名方法没有国标,我们现只是参照原标准暂订一个。

真空电容的命名2

真空电容的应用领域

  1 )广播通讯设备 真空电容器在中波、短波、超短波发射机上,作为调谐、耦合、滤波、中和、隔直流等元件。

  2 )半导体制造设备 用于等离子体的沉积和刻蚀设备

  3 )高频工业设备  用于高频介质加热和焊接等

  4 )医疗器械    医疗分析仪及治疗仪等

  5 )高能物理   高能粒子加速器等

  6 )电力设备    用于介质损耗测试设备

真空电容的工作条件

  1) 最高容许工作温度 电容器的最高容许工作温度为 : 120 ℃ 。

  2 )冷却方式 除另有要求,均为自然的空气对流。

  3 )安装位置任意

  4 )温度系数 电容器的温度系数小于或等于 100X10 -6 。

  5 )可变电容器电容量增大的转动方向 逆时针方向

  6 )碰撞 峰值加速度:100m /s 2 ;脉冲持续时间:16ms ;碰撞次数:10000 次

  7 )振动 振动方向:按产品标准规定;频率范围: 5~55Hz ;振幅值: 20m / s 2 或按产品规定;持续时间:按产品标准规定。

真空电容的技术参数

  1 )电容量

  固定电容器:电容量标称值大于 50pF 时,允许偏差为±5%; 5~50pF 时,允许偏差为±10%.

  可变电容器:最大容量允许偏差± 5% ;最小容量小于或等于标称值。

  2 ) 射频工作电压 射频工作电压是指能够连续加在电容器上而不致影响其承受瞬时过压能力的射频峰值电压的最大值。它通常是峰值试验电压额定值的 60%~70% ,这一数值是在选用电容器时推荐使用的安全值。

  3 )峰值试验电压 峰值试验电压是指能加在电容器上产生击穿(表现为内部或外部的跳火)的工频电压的最大值。电容器在这一电压下所作的试验是确定电容器总体状态的一种手段。

  4 )最大射频电流 最大射频电流是指在工作电压、最大容量、一定频率下允许通过电容器的射频电流。

  5 )介质损耗 电容器的介质损耗小于或等于 10X10 -4 。

  6 )直流漏电流 电容器的直流漏电流不大于 15uA 。

  7 )转动力矩(对可变电容器而言) 电容器的转动力矩应符合产品标准规定。

真空电容的安装

  1 )安装前应进行电容器参数测试保证产品合格,并保证电容器外表清洁。

  2 )电容器的冷却方式由通过电容器的射频电流决定。

  3 )电容器电极中的一端必须采用柔性、短、宽铜带连接。

  4 )在安装过程中,电容器应避免扭力和折弯力的作用以防止陶瓷与金属封接处的变形。
