霍尔速度传感器概念
霍尔速度传感器在汽车应用中是十分特殊的,这主要是由于变速器周围空间位置冲突,霍尔速度传感器是固体传感器,它们主要应用在曲轴转角和凸轮轴位置上,用于开关点火和燃油喷射电路触发,它还应用在其它需要控制转动部件的位置和速度控制电脑电路中。
霍尔速度传感器或开关,由一个几乎完全闭合的包含永久磁铁和磁极部分的磁路组成,一个软磁铁叶片转子穿过磁铁和磁极间的气隙,在叶片转子上的窗口允许磁场不受影响的穿过并到达霍尔速度传感器,而没有窗口的部分则中断磁场,因此,叶片转子窗口的作用是开关磁场,使霍尔效应象开关一样地打开或关闭,这就是一些汽车厂商将霍尔速度传感器和其它类似电子设备称为霍尔开关的原因,该组件实际上是一个开关设备,而它的关键功能部件是霍尔速度传感器。

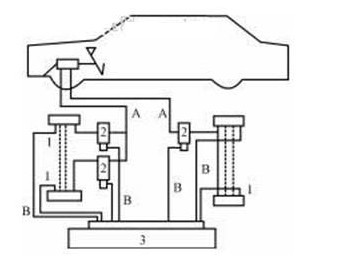

霍尔速度传感器结构
1.车轮速度传感器
2.压力调节器
3.电子控制器
霍尔速度传感器原理

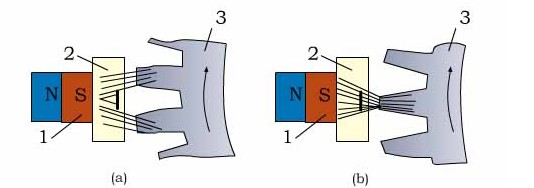

霍尔速度传感器由传感头和齿圈(3)组成。传感头由永磁体(1),霍尔元件(2)和电子电路等组成,永磁体的磁力线穿过霍尔元件通向齿轮。如图所示:
当此轮位于图中(a)所示位置时,穿过霍尔元件的磁力线分散,磁场相对较弱;而当齿轮位于图中(b)所示位置时,穿过霍尔元件的磁力线集中,磁场相对较强。此轮转动时,使得穿过霍尔元件的磁力线密度发生变化,因而引起霍尔电压的变化,霍尔元件将输出一个毫伏级的准正弦波电压。
霍尔速度传感器优点
1.输出信号电压幅值不受转速的影响
2.频率响应高,其响应频率高达20KHZ
3.抗电磁波干扰能力强
