集成开关稳压器的电路类型
集成开关稳压器的电路类型可分为:
1、降压型(单端反极式电路)
2、升压型(单端正极式电路)
3、同极型(输入和输出的极性相同)
4、反极性(输入和输出的极性相反)
5、共地型(没有开关变压器,不隔离式)
6、不共地型(有开关变压器,隔离式)
集成开关稳压器的优点
1、功耗小,效率高
2、体积小,重量轻
3、输入电压的动态范围宽,输入和输出可隔离,也可不隔离
4、工作频率高,滤波率高
5、电路的类型灵活多样
开关集成稳压器电路图特例

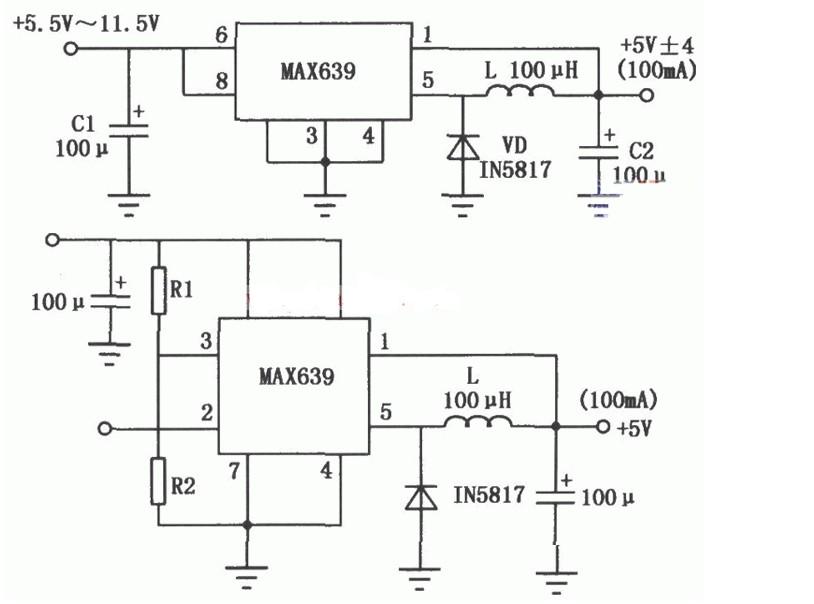

MAX639系列固定/可调输出多功能开关稳压集成电路是一种高效、多功能开关稳压电路,输出电压+5v,输入电压5.5~11.5V,输出电流100mA。其效率高,并有逻辑电平控制的电子开关控制端及电池低电压检测端,具有低功耗、低压差、多功能等优点,多应用于便携式仪器、仪表等设备。其基本应用如图所示。电压检测的典型应用电路见下图。
