三相电源

编辑
三相电源是以三相发电机作为电源。三相电是一组幅值相等、频率相等、相位互相差120°的三相交流电,由有三个绕组的三相发电机产生,是工业上常用的电源。为保证发电机的稳定运行,发电机至少需要三个绕组,理论上发电的相数可以更高,但三相最经济,因此世界各国普遍使用三相发电、供电。

三相电源的组成

  主要组成部分:

  电枢(是固定的,亦称定子):定子铁心内圆周表面有槽,放入三相电枢绕组。

  磁极(是转动的,亦称转子)

  三相绕组的三相电动势幅值相等, 频率相同, 彼此之间相位相差120°。由于电机结构的原因, 这三相绕组所发出的三相电动势幅值相等, 频率相同, 彼此之间相位相差120°。

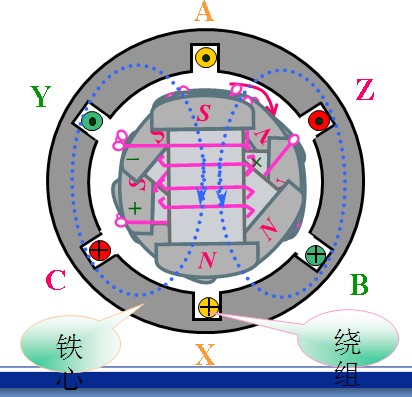

三相电源的组成

三相电源的特点

  中国民用供电使用三相电作为楼层或小区进线,多用星形接法,其相电压为220V,而线电压为380V(近似值),需要中性线,一般也都有地线,即为三相五线制。而进户线为单相线,即三相中的一相,对地或对中性线电压均为220V。一些大功率空调等家用电器也使用三相四线制接法,此时进户线必须是三相线。

  工业用电多使用6kV以上高压三相电进入厂区,经总降压变电所、总配电所或车间变电所变压成为较低电压后以三相或单相的形式深入各个车间供电。

  三相电源与单相电源的区别:发电机发出的电源都是三相的,三相电源的每一相与其中性点都可以构成一个单相回路为用户提供电力能源。注意在这里交流回路中不能称做正极或负极,应该叫线端(民用电中称火线)和中性线(民用电中称零线)。

三相电源的保护措施

  按照规定,380伏(三相)的民用电源的中性点是不应该在进户端接地的(在变压器端接地,这个接地是考虑到不能因悬浮点位造成高于电源电压的点位,用户端的接地与变压器端的接地在大地中是存在一定的电阻的),供电方式是一根火线和一根零线(中性点引出线)构成回路,在单相三芯的电源插孔中还接有一根接地线。这是考虑到漏电保护器功能的实现,(漏电保护器的工作原理是:如果有人体触摸到电源的线端即火线,或电器设备内部漏电,这时电流从火线通过人体或电器设备外壳流入大地,而不流经零线,火线和零线的电流就会不相等,漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全,一般这个差流选择在几十毫安)如果,把电源的中性点直接接地(这在民用电施工中是不允许的),漏电保护器就失去了作用,不能保护人身和电器设备的短路了。
