光电式速度传感器工作原理

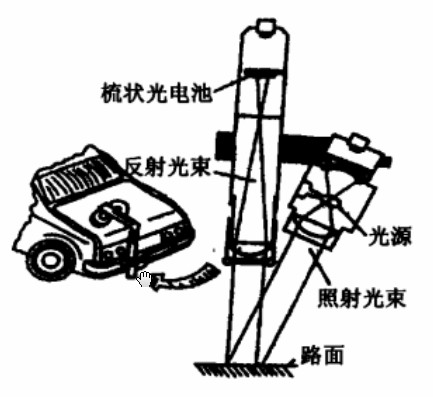

光电式速度传感器由光学系统及大面积梳状硅光电池组合构成。将传感器安装在汽车上,镜头对准灯光照射的地面(晴朗天气可以不用灯光照射),如图所示。
汽车行驶时,地面杂乱花纹通过光学系统,在光电器件上成像,并扫描梳状硅光电池,经广电装换和空间滤波等处理后,广电传感器输出周期性的饿随机窄带信号,该信号的基波频率正比于汽车行驶速度,并且每一周期严格对应地面上走过的一段距离,经过带通跟踪滤波器和整形等预处理后,即可得到随车速变化的脉冲信号。
光电式速度传感器特点
1.精确度高
2.密封性好
3.抗震动性好
4.检修方便
5.造价高
6.信号处理复杂
