半波整流电路的构成
最简单的整流电路由电源变压器B 、整流二极管D 和负载电阻Rfz 组成。变压器把市电电压(多为220伏)变换为所需要的交变电压e2,D 再把交流电变换为脉动直流电。
半波整流电路的原理

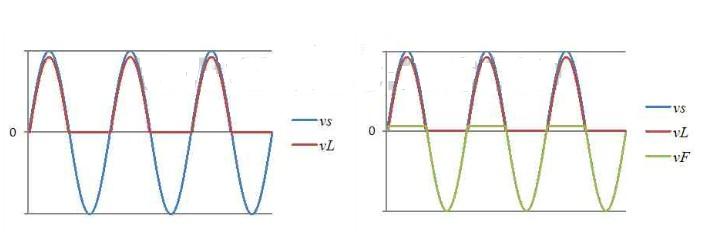

当A点电位高于G点时（高于0V），二极管顺向偏压，A点电位只要0.7V以上，电流流过二极管与负载电阻，二极管电压0.7V，其余电压由负载承担，负载电压Vl=Vs-0.7V
当A点电位低于G点时（低于0V），二极管逆向偏压，或A点电位在0.7V以下，无电流，电阻电压Vl=0V，所有电压由二极管承担。
半波整流电路与全波整流电路的区别

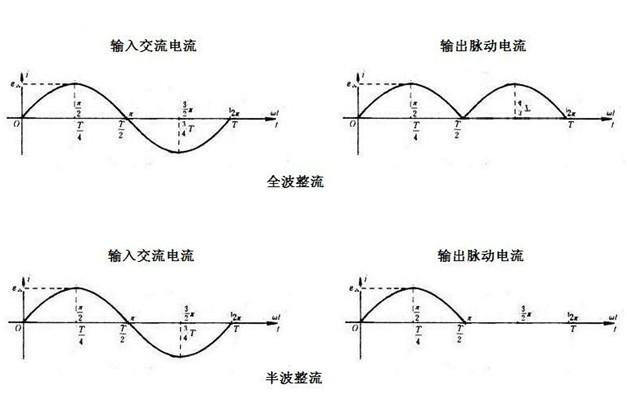

全波整流，就是对交流电的正、负半周电流都加以利用，输出的脉动电流，是将交流电的负半周也变成正半周，即将50Hz的交流电流，变成100Hz的脉动电流。
半波整流，就是在交流电的半个周期有电流输出，另半个周期没有电流。50Hz的交流电经半波整流以后，输出的是50Hz的脉动电流。
交流电流动方向是反复交替变化的电流，而直流电是单方向流动，人们就利用二极管单向导电性将电流转换为一个方向的电流，半波整流用一个二极管，所以出来的电流一半有一半没有称半波整流，用在对直流电要求不是很严格的场合。
而用四个二极管，可以实现将交流电所有波型全部转换成单一方向的电流，所以叫全波整流。一般后面还需要加一个滤波电容，去除整流后的杂波即可，极性不能反了。全波整流的电路在通常变压器中常被采用。
