VME总线的发展史
1、Motorola在1979年定义了VERSAbus结构
- 基于Motorola 68000微处理器
- 基于这种结构的模块称为VERSAmodule
2、Eurocard概念
- 欧洲标准化组织又发展了其规范并定义了标准的电子配装的尺寸
3、Motorola的欧洲办事处将这两种概念融合到一个系统规范中
- Motorola, Mostek, 和Signetics在1981年联合起来共同发展和支持这种新结构
- 设计VERSAmodule-Europe，直至VMEbus
4、在1984年形成了VMEbus（VITA）
现在的标准定义是IEEE-1014 和 IEC?821规范

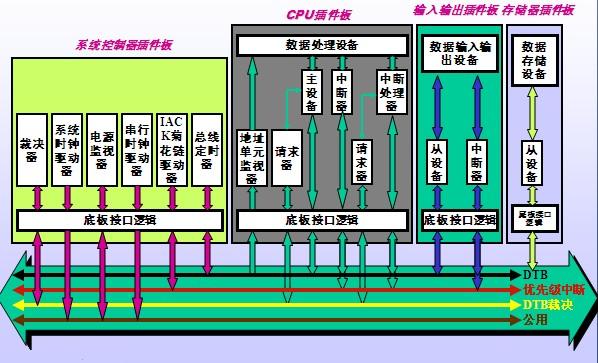

VME总线的结构
VME总线的特点
1、结构：Master/Slave
2、数据传输方式：异步传输，复用/非复用周期
3、地址宽度：16/24/32/40/64 bit
4、数据宽度：8/16/24/32/64 bit
5、中断级别：7级
6、多处理器能力：支持1~21个处理器
7、数据传输速率：0 - 500+ Mbyte/sec
VME总线的子总线
1、数据传输总线 (DTB)，地址线;数据线;控制线
2、DTB 仲裁总线
3、优先级中断总线
4、应用总线
