铝包钢线是绞合前的,不同电气性能和机械性能的电工用圆形硬拉裸铝包钢线和铝绞线的加强芯及所有铝包钢绞线的电工用铝包钢线统称,现已用于架空地线使用中的全铝包钢绞线和架空线路导体中铝导体的加强芯。在某些场合,它们还用作相导体。

铝包钢线的概述

  铝包钢线是一种将铝连续均匀包覆在钢芯上的双金属线,它兼有导电性能好,耐腐蚀,高频传输性能好以及钢的强度高等优点。铝包钢芯铝绞线是将铝包钢线作加强芯和铝线绞合在一起的绞线,与普通钢芯铝绞线相比,导体重量轻5%,载流量提高2-3%;电力损耗减少4-6%; 使用寿命长,而且不增加任何架设费用。它广泛适用于输电线路用导线,尤其是沿海地区,盐碱滩和三、四级污染工业区的输电线路和要求增大铝钢截面比的输配电线路用导线。

铝包钢线的分类

  1 铝包钢线按导电率不同,可分为 14%、20.3%、23%、27%、30%、35%和 40%IACS 。

  2 导电率为 20.3%IACS 的铝包钢线按其抗拉强度性能不同可分为 A 型和 B 型两种类型。

铝包钢线的规格

  直径:在同一截面且互相垂直的方向上二次测量值的平均值。

  等级:铝包钢线定义为“LB1”、“LB2”、“LB3”和“LB4”1)等级,其相应的导电率为20.3%,27%,30%和40%IACS.

  型式:LB1等级铝包钢线按其抗拉强度性能分为A和B两种型式。

铝包钢线的技术要求

  1、材料

  1.1基体金属应钢,由平炉、电炉或氧气顶吹过程生产的钢。其份应使成品铝包钢线具有符合本标准规定的性能和特性。

  1.2包层用铝的纯度最小为99.5%,其质量应足以满足本标准规定的厚度和电阻电阻 的供应商要求。

  2、外观

  铝包钢线应光洁,并且不得有可能影响产品性能的所有缺陷,如裂纹、粗糙、划痕和杂质等。

  3、密度为了计算铝包钢线的标称质量,其密度见表1。

铝包钢线的密度

  4、标称直径的偏差

  铝包钢线直径与标称直径之差应不大于表2规定的数值。

标称直径的偏差

  5、最小铝层厚度

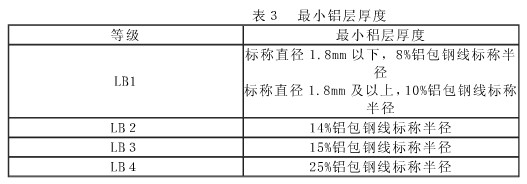

  铝包钢线在任一处的最小铝层厚度应符合表3规定的要求。

最小铝层厚度

  6、伸长率

  铝包钢钢线应符合断裂后伸长率不小于1%或断裂时总的伸长率不小于1.5%的要求。标距均为250mm。在断裂后无负荷条件下或断裂时使用合适的引伸仪进行测量。

  除非供需双方在订货时另有协议,生产厂可任意选择测量方法。应只采用6.3.2规定的两个试验方法中的一个进行试验。

  7、扭转试验

  在100倍标称直径的长度上,铝包钢线应能经受不少于20次的扭转而不断裂。试样扭转断裂后,用肉眼或正常的矫正视力观察,铝层不应从钢芯上脱离。
