气动打标机的组成
气动打标机由四部分构成：
1、计算机硬件及专用软件；
2、驱动控制系统：电器柜、控制电路板、驱动器；
3、气动系统：气路、过滤调压阀、高频阀；
4、打标工作台:工业级X-Y扫描系统,Z向升降系统、打标头、工作桌。
气动打标机的工作原理

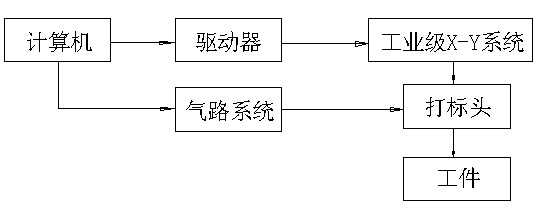

工作原理
将需要标记的图形和文字等信息输入计算机，计算机通过专用控制板控制驱动系统及气动系统；工业级X-Y扫描系统依计算机指令携带打标头运动，高频阀控制打标头的触针作高频振动，在工件上打印出所需图形及字符。
机械传动原理
驱动器控制X、Y步进电机运动；X轴步进电机通过同步带和同步带轮使小滑台在X方向运动，Y轴步进电机通过同步带、同步带轮使位于小滑台上的打标头在Y方向运动。这样，位于小滑台上的振动气缸及打标头就在打标平面内作任意轨迹的运动。
气动打标机的应用
1、汽车、摩托车等发动机、活塞、身、车架、底盘、连杆、发动机、汽缸等零部件进行编号、名称、 商标、生产日期的打印；
2、 电动车、自行车、摩托车等加架号打印；
3、 各种商品、车辆、设备产品的标牌打印；
4、 各种机械零部件、机床工具、五金制品、金属管、齿轮、泵体、阀门、紧固件、钢材、仪器仪表。 、机电设备等金属打标；塑料制。
气动打标机的安装检测
计算机联接
将计算机、显示器、键盘及鼠标置于电器柜相应位置，并按计算机的要求作相应连接；同时将串口线的一端连接到计算机的COM2口，另一端与驱动控制电路板的CZ1 端口连接；而且需拧紧串口线两端的螺钉。
电源及控制电缆联接
将36芯控制电缆的一端连接到电器柜背面下端的36芯航插座上，另一端连接到打标工作台背面的36芯航插座上；将电源线一端连接到电器柜背面下部的三芯电源插口上，另一端连接到工厂电源；
气路联接
用随机所配气管一端接工作桌背面气源入口的快速接头，另一端连接专用转接头至工厂气源；另用气管将气源入口至过滤调压阀进气口、出气口至工作桌背面气源出口至打标工作台的气源进口分别依次连接；
打标头的安装
1 拆下打标机头外罩并将机头旋起.
2 检查二维工作台的工作平面是否与底座平面或工装的工作平面平行.
3 重新紧固所有的螺丝；并将外罩安装好；至此安装基本完成。
4 将工装固定在底座的相应位置。
通电检测
1 检查电源、电缆、气管连接，确认无误后接通电源、气源；
2 手动测试：打开电器柜下柜门，置控制面板上“手动/自动”键至“手动”位，操作控制面板上相应键检测X-Y扫描运动及打标头的冲击运动；
气动打标机的保养维护
1、机械维护与保养
1.1 X、Y轴导向杆应保持清洁，不允许有灰尘或铁削留在上面；
1.2 X、Y轴导向杆每一个月加一次20#机油。各滴两滴在导向杆上，用手握住打标头各来回运动数次即可；
1.3定期检查X、Y轴同步带的张紧程度（三个月一次）；
1.4定期检查X、Y轴同步带的紧固块是否松动（三个月一次）；
1.5保持打标头缸套清洁，不允许灰尘、铁屑等进入气缸或铜套；
1.6气源接通时，过滤调压阀会自动排水，几分钟后恢复正常。半年检查一次过滤调压阀工作是否正常；
1.7触针使用一段时间后可以修复。触针的取出方法：逆时针旋下缸套，取出橡胶密封垫，便可取出复位弹簧和触针；
1.8行程开关上不允许有油污和杂物等；
1.9经常检查压缩空气的压力是否正常。
2、计算机系统的维护与保养
2.1电源应符合“技术参数”中提出的指标；
2.2计算机应由专人操作，不允许运行其它软件；
2.3如果发现计算机染有病毒，请迅速与软件技术人员联系并马上处理，或迅速与本公司联系；
2.4计算机应符合“技术参数”中提出的指标；
2.5计算机应防潮、防尘、防油污以免引起插件间氧化后造成短路、接触不良等故障；
2.6半年开机箱清扫一次灰尘；
2.7键盘操作时不应用力过大，以免影响键盘寿命，甚至损坏；
2.8严禁摔跌电器柜、计算机、键盘、鼠标等，以免损坏机内元器件；
2.9其它具体事项请见计算机的说明书。
