复合电压继电器

复合电压继电器结构

　　复合电压继电器内可分负序电压元件、零序电压元件、低电压元件以及辅助中间元件部分。

　　1. 负序电压元件（FYJ）：该元件反应被保护设备的负序电压分量，以在被保护设备发生不对称短路时开放保护。

　　2. 零序电压元件（YJ0） ：该元件反应被保护设备的零序电压分量，以在被保护设备发生接地短路时开放保护。

　　3. 低电压元件（YJ）：该元件反应被保护设备的低电压部分，以在被保护设备发生对称性短路电压降低时开放保护。

　　4. 辅助中间元件（YZJ）：该元件集负序电压元件 （FJY）、零序电压元件（YJ0）、以及低电压元件 （YJ）动作为一体，集中反映被保护设备的各种类型故障，以可靠开放保护。

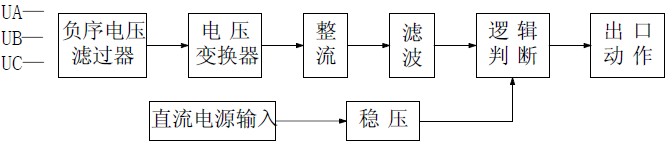

复合电压继电器原理图

复合电压继电器特点

　　1. 具有较高的抗干扰能力和可靠性

　　2. 主回路由集成电路构成，功耗小，整定范围宽。

　　3. 采用BCD 码拨盘开关整定，直观方便，改变整定值时无需校验。

复合电压继电器用途

　　复合电压继电器为组合式继电器，该继电器集负序、零序、低电压为一体，可广泛应用在发电机、变压器等元件保护的继电保护中，作为复合电压闭锁元件，以综合反应不对称短路的负序电压分量、对称短路的低电压分量、以及接地短路的零序电压分量。
