切换电容接触器的结构

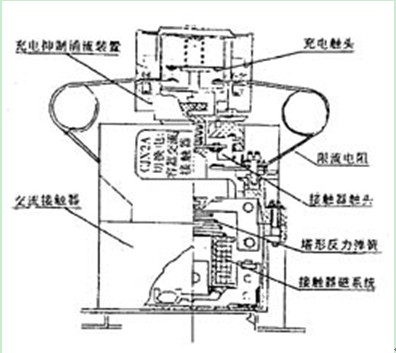

切换电容接触器是由充电抑制涌流装置和交流接触器组成，动作机构为直动式，触头为双断点，磁系统为Ｅ字形铁芯，迎接式结构，磁系统为塔式弹簧的吸反力配合。结构图如下图所示：
切换电容接触器的原理
大容量电容在瞬间通电的时候对电容充电电流很大，会造成大电流冲击，电路瞬间过载，瞬间过载会烧断熔断器。电容切换接触器是通过限流电阻给电容充电，然后通过内部延时装置接通电源。降低电路的大电流冲击，防止损坏线路熔断器等。切换电容接触器的特点
１．限流主触头和接触器主触头在正常运行中是分开的，它们各行其事。
２．辅助触点多。３２Ａ以下为三对，４０Ａ以上为４对，可以任意组合常开常闭。
３．设计为全系列有１６，２５，３２，４０，５０，６３，８０及９５Ａ八种规格。各自容量配有各自容量的接触器。
４．设计切换电容器所控制的容量，安全系数大，并有一定的余量。安全可靠。
５．限流电阻组对称，线状，绝缘，耐热。
６．接触器塔形反力弹簧，使吸反力配合好，磁铁吸合平稳，机电寿命高。
７．产品技术经济指标高，具有高的分断能力和限流能力。
