电子时间继电器

电子时间继电器的分类

　　电子时间继电器分R-C式晶体管和数字式时间继电器。

　　优点：延时范围宽、精度高、体积小、工作可靠。

　　晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。电路有单结晶体管电路和场效应管电路两种。

　　分类：断电延时、通电延时、带瞬动触点延时三种。

电子时间继电器的结构

　　电子时间继电器主要由绝缘外壳、旋转指针、指示灯、电子组件板、接线座、止动件等组成，通过调节旋转指针决定延时范围，止动件用于安装固定，接线座用于向外接线。

　　整个继电器采用模数化设计，采用单刻度刻度板，刻度清晰，时间整定方便。

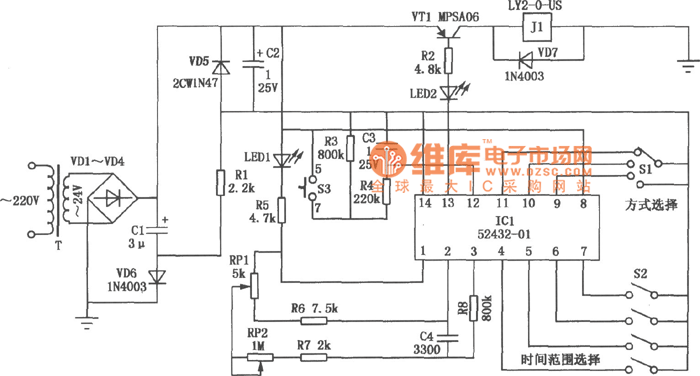

电子时间继电器的电路

电子时间继电器的使用维护

　　接线前请确认时间继电器的标称电压是否与电源电压相符，并按接线图正确接线。

　　如控制容量超过时间继电器的承载能力时，应外接中间继电器驱动介决。

　　时间继电器在工作过程中，不能随意更改设定值，要更改设定值，须先断开电源,否则继电器将按原来的设定值完成控制；

　　同样，继电器在工作过程中，必须保持控制电源的连续，如发生间断，继电器将会重新从初始状态开始延时控制。

电子时间继电器的技术参数

　　1.电源电压：额定工作电压范围85-110%，AC50Hz 36V、110V、127V、220V、380V（其它电压可定制）。

　　2.触头寿命：≥20×10000次。

　　3.触头机械寿命：≥100×10000次。

　　4.触头容量：220V（AC）3A 200V（DC）

　　5.延时控制精度：不大于

　　6.功耗：≤5W。

　　7.使用环境：-5℃- +40℃

　　8.振动：10-50Hz单振幅持续1小时
