电熔焊机

编辑
电熔焊机(electric heat-melt welding machine )又叫电热熔焊机,是一种用于PE管材电熔焊接的专用工具,主要为焊接提供稳定的焊接电压或焊接电流,并对焊接过程进行检测与控制,使焊接效果达到最佳状态。

电熔焊机的分类

  电熔焊机的分类有以下两种:

  1) 管件电熔焊机

  这种电熔焊机是一种可调电压源,其输出电压和焊接时间可在大范围内连续调节,以满足不同电熔管件的焊接要求,主要用于PE、PP电熔管件的电热熔焊接。

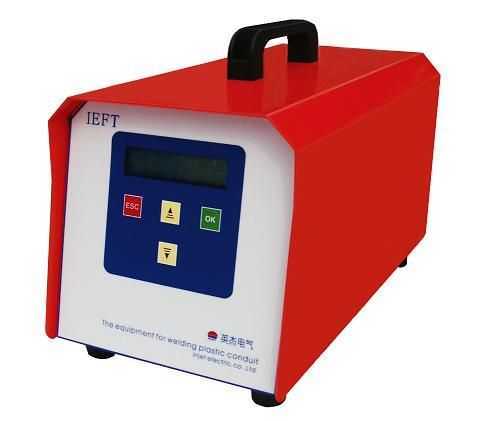

管件电熔焊机

  2) 电热带电熔焊机

  这种电熔焊机,其采用有效值恒流输出,输出电流和焊接时间可在大范围内连续调节,以满足不同电热带的焊接要求,主要用于PE电热带的电热熔焊接。

  目前管件电熔焊机主要用于压力PE和PP管道的电熔焊接,而电热带电熔焊机主要用于非压力PE和PP直管或波纹管的电熔焊接。

电热带电熔焊机

电熔焊机的控制方式

  控制方式是电熔焊机的关键技术,控制方式决定了一种电熔焊机的优劣。

  1.交流相控型

  这种控制方式直接利用工频电源通过变压器降压后作为焊接电压。为了达到调节焊接电压的目的,采用可控硅移相控制。

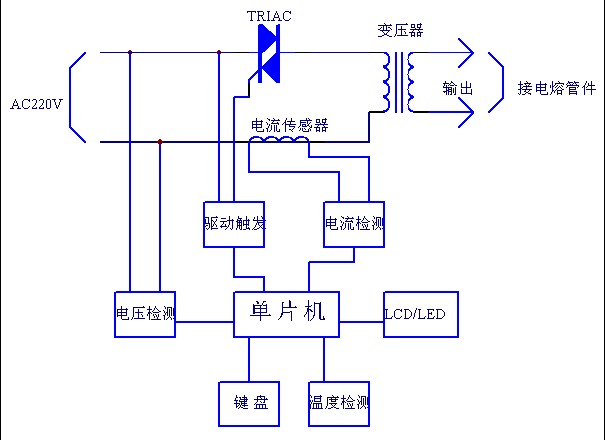

交流相控型电熔焊机原理框图

  2.交流全波型

  这种控制方式的电熔焊机输出电压固定不变,只控制焊接时间。

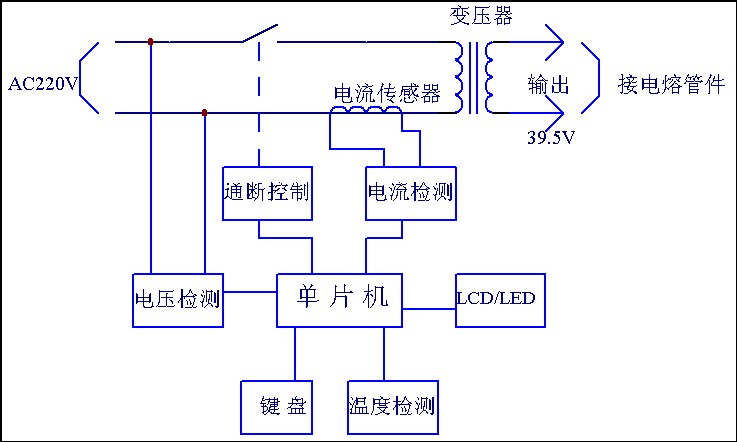

全波型电熔焊机原理框图

  3.逆变型

  逆变型电熔焊机是先将工频电压进行全波整流,再进行逆变,然后对逆变电压进行再次整流,最后再将整流电压逆变成工频交流作为焊接电压。焊接电压和焊接时间仍可在大范围内任意调节。

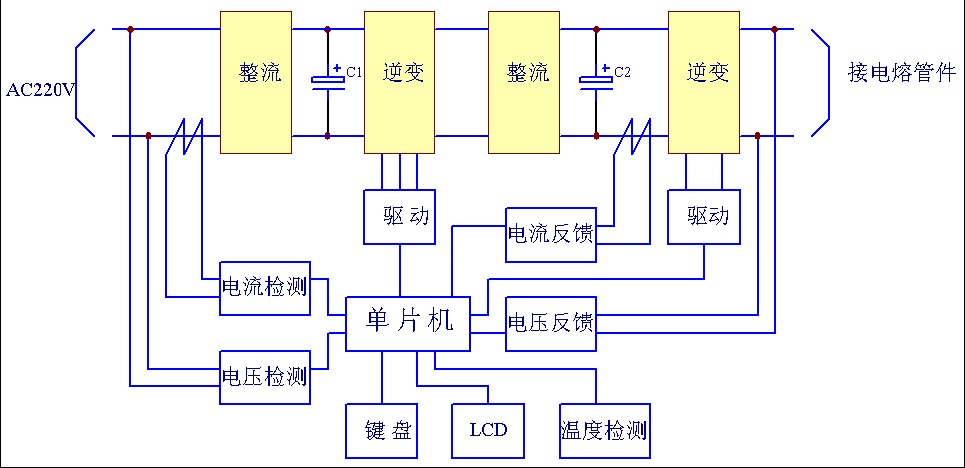

逆变型电熔焊机原理框图

电熔焊机的功能

  电熔焊机的功能有基本功能和辅助功能之分:

  a) 基本功能

  1) 输出断续加热,输出电压或电流稳定,并能在一定范围内任意调节。

  2) 焊接时间可在要求的范围内任意设定。

  3) 具有完善的保护功能。

  b) 辅助功能

  1) 全中文操作界面;

  2) 输入电压和频率检测功能 (相控型和全波型焊机需要这一功能,而逆变型则不需要);

  3) 环境温度检测;

  4) “温度-时间”自动补偿;

  5) 管件电阻自动采样;

  6) 自动计算热功量;

  7) 自动生成焊接参数;

  8) 管件参数自动补偿;

  9) 自动检测温度传感器开路和短路故障并报警;

  10) 操作参数、焊接参数及故障自动显示;

  11) 自动检测焊接回路开路和短路故障并报警;

  12) 自动检测过压、欠压和过流故障,并能实时保护与报警;

  13) 自动检测操作错误,并通过屏幕进行提示;

  14) 焊接参数自动生成/手动输入或条码扫描输入;

  15) 焊接记录存储;

  16) 焊接记录浏览查询;

  17) 焊接记录下载;

  18) 焊接记录打印;

  19) 串口通讯;

  20) 日历时钟;

  21) 焊接电压/电流闭环控制;

电熔焊机的技术指标

  电熔焊机技术指标,不同的电熔焊机指标数值不同:

  1. 工作电压:

  2. 输入功率因数:

  3. 工作温度:

  4. 相对湿度:

  5. 最大输出功率:

  6. 效率:

  7. 输出电压范围:

  8. 输出电压分辩率:

  9. 输出电压精度:

  10.焊接时间:

  11.焊接时间分辩率:

  12.管件电阻采样范围,

  13.电阻采样分辨率:

  14.环境温度检测范围:

  15.温度采样分辩率:

  16.输入方式:

  全自动模式:自动采样;

  半自动模式:手动输入/条码扫描输入;

  17.输入及显示参数:工程号、施工号、焊工号、年、月、日、时、分、秒、环境温度、焊接电压、焊接电流、焊接热功焦耳数、焊接时间、补偿时间、管径、材质、管件电阻值、剩余时间倒计数等;

  18.LCD视窗尺寸:

  19.每屏显示汉字数:

  20.通讯接口:

  21.整机重量

  22.体积:

  23.连接器标准:

电熔焊机的选择

  电熔焊机的选择要考虑一下几点:

  1.运输方便性

  10KG左后的逆变型电熔焊机应当是首选。

  2.操作方便性

  a) 全中文菜单

  b) 操作越简单越好

  3.技术指标及功能

  为了保证焊接质量,应当选择功能强、技术指标项目丰富、精度高、自动化程度高的电熔焊机。

  4.性价比

  5.绿色环保

  对电熔焊机来说,绿色环保有两层含义:一是节能、高效;二是无谐波污染。

电熔焊机的操作步骤

  电熔焊机的操作步骤:

  1.准备电熔焊机、需要焊接的PE管材、管件(必要时去除PE管材插入端的氧化层)。

  2.插入电熔管件,插入的管件以轻松插入为宜。

  3.准备就绪后将电熔焊机焊机的输出电极插入管件的电极柱上。

  4.启动电熔焊机,扫描条形码或输入需要焊接的电压与时间参数后开始焊接。

  5.在焊接倒计时结束后,在不影响管材冷却熔接的情况下可以取下输出电缆线,开始准备下一个焊接。
