应变传感器的分类
应变传感器分为金属应变传感器和半导体应变传感器
金属应变传感器分为丝式应变传感器,箔式应变传感器,薄膜应变传感器
应变传感器的工作原理

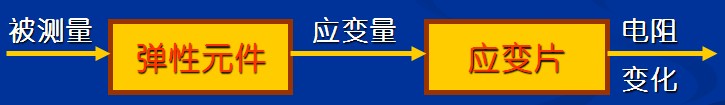

应变传感器包括两部份,一是弹性敏感元件,将被测量转换为应变;二是应变片,将应变转化为电阻的变化。
应变传感器的特点
1、价格低
2、使用环境广
3、频率响应较好
4、易于小型化、固态化
5、精度高,测量范围广
6、结构简单,尺寸小,质量轻
应变传感器的作用
应变传感器除了测定试件应力、应变外,还可知制造成多种应变式传感器,用于测量力、扭矩、加速度、压力等其他物理量。应变传感器的安装步骤
1、打磨待测点表面:用砂纸或钢刷或角磨机等将待测点表面打磨干净;打磨面积以粘贴基座面为准,间距150㎜左右(因传感器标距为150mm);打磨好后,用基座模板放贴上去比一下,看基座模板放上去是否是水平的。如果模板放上去有点翘,用铲子铲一下打磨点,调节使模板放上去大致能水平。
2、粘胶:将两个基座分别用螺丝固定在模板两端,在基座底表面捻上粘胶502;
3、固定基座:将此模板轻轻扣安在欲测试体表面,约等3~5分钟,让粘胶稍微干即可,松揩螺丝,轻取下模板;(在基座四周涂上302胶可以让基座粘的更牢固)
4、至此,用来固定数码应变传感器的基座粘贴完成,等待大约30分钟(粘胶)后,将数码应变传感器用螺丝固定在基座上。
5、将传感器用接线电缆连接到R485总线的分线盒上。
