激光粒度仪的光学结构

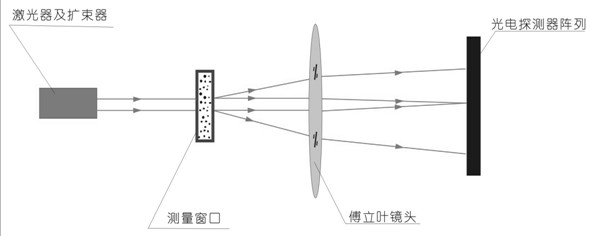

激光粒度仪的光路如图所示。它由发射、接受和测量窗口等三部分组成。发射部分由光源
和光束处理器件组成，主要是为仪器提供单色的平行光作为照明光。接收器是仪器光学结构的关键。测量窗口主要是让被测样品在完全分散的悬浮状态下通过测量区，以便仪器获得样品的粒度信息。
激光粒度仪的原理
激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分布的。由于激光具有很好的单色性和极强的方向性，所以在没有阻碍的无限空间中激光将会照射到无穷远的地方，并且在传播过程中很少有发散的现象。
米氏散射理论表明，当光束遇到颗粒阻挡时，一部分光将发生散射现象，散射光的传播方向将与主光束的传播方向形成一个夹角θ，θ角的大小与颗粒的大小有关，颗粒越大，产生的散射光的θ角就越小；颗粒越小，产生的散射光的θ角就越大。即小角度（θ）的散射光是有大颗粒引起的；大角度（θ1）的散射光是由小颗粒引起的。进一步研究表明，散射光的强度代表该粒径颗粒的数量。这样，测量不同角度上的散射光的强度，就可以得到样品的粒度分布了。
为了测量不同角度上的散射光的光强，需要运用光学手段对散射光进行处理。我们在光束中的适当的位置上放置一个富氏透镜，在该富氏透镜的后焦平面上放置一组多元光电探测器，不同角度的散射光通过富氏透镜照射到多元光电探测器上时，光信号将被转换成电信号并传输到电脑中，通过专用软件对这些信号进行处理，就会准确地得到粒度分布了。
激光粒度仪的特点
1、重复性好
仪器采用Furanhofer衍射及Mie散射理论，测试过程不受温度变化、介质黏度，试样密度及表面状态等诸多因素的影响，只要将待测样品均匀地展现于激光束中，即可获得准确的测试结果。而且区别于沉降法，由于不需要沉降过程，因此在一次测试中可以多次采样（5-20次任意设定），有效的滤除了由于电噪声，样品分布不均等因素造成的影响，使仪器的测试重复性变好。
2、测试范围宽
由于采用了大尺寸光电探测阵列（70个通道）、侧向辅助光电探测阵列（12个通道）及其它相应技术，使 单透镜 测试范围达到0.1---450微米；并且由于仪器使用过程中无须更换镜头及调整光学系统，提高了系统的稳定性，简化了操作过程。
3、采用半导体激光发生器
具有光参数稳定、效率高、寿命长、不怕振动等一系列优点，克服了传统气体激光器由于自然漏气，需定期更换的缺点。
4、自动化程度高操作简单
仪器采用微机进行实时控制，自动完成数据采集、分析处理、结果保存、打印等功能，操作简单，自动化程度高。
5、测试迅速
由于无须沉降过程，使测试速度大幅度提高，在通常情况下，1分钟内即可完成一次样品测试。（注：不包括样品制备时间）。
5、软件
仪器测试程序采用MSVC/C++6.0编制，在中文Windows95/98/ME/2000/NT/XP人机接口界面，操作直观简便，通俗易懂。数据输出内容丰富，并且可以输出英文测试报告，对于彩色打印机还可以输出彩色测试报告。
6、采用独特的机械搅拌装置
具有搅拌力矩大、速度快、搅拌均匀等一系列优点。
激光粒度仪测试对象
1.各种非金属粉：如重钙、轻钙、滑石粉、高岭土、石墨、硅灰石、水镁石、重晶石、云母粉、膨润土、硅藻土、黏土等。
2.各种金属粉：如铝粉、锌粉、钼粉、钨粉、镁粉、铜粉以及稀土金属粉、合金粉等。
3.其它粉体：如催化剂、水泥、磨料、医药、农药、食品、涂料、染料、荧光粉、河流泥沙、陶瓷原料、各种乳浊液。
激光粒度仪的应用领域
1、高校材料
2、化工等学院实验室
3、大型企业实验室
4、重点实验室
5、研究机构
