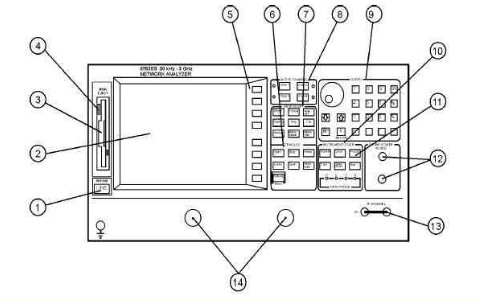

射频矢量网络分析仪的结构
1.电源开关 2.显示屏幕 3.软盘驱动器 4.软盘退出键 5.软功能键
6.激励信号源功能键组 7.响应功能键组 8.显示通道选择键
9.数字量等输入硬件 10.一起功能键组 11.复位键 12.探头电源连接器
13.R通道连接器 14.测试端口1和端口2
射频矢量网络分析仪的工作原理
射频矢量网络分析是在所关心的频率范围内，通过激励--响应测试来建立线性网络的传输的阻抗特性的数据模型的过程。射频矢量网络分析仪的功能
1、测试全双端口误差经过校准的S 参数、幅度和相位；
2、电缆和天线测试（故障点距离、回波损耗和电压驻波比）；
3、电缆损耗测试（单端口）；
4、插入损耗和传输性能测试（双端口）；
5、显示史密斯圆图和极坐标图；
6、矢量电压表（单通道和双通道）；
7、使用USB 接口的功率传感器进行功率测试。
