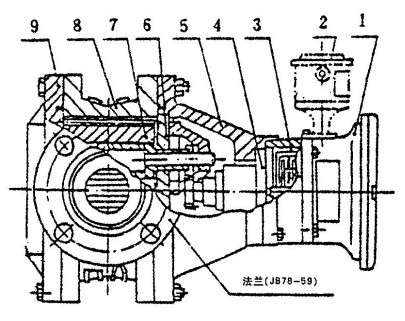

椭圆齿轮流量计的结构
1 、计数器 2 发信器 3 、精度调节器 4 、密封联轴器 5 、前盖 6 、盖板 7 、椭圆齿轮
8 、壳体 9 、后盖
椭圆齿轮流量计的原理

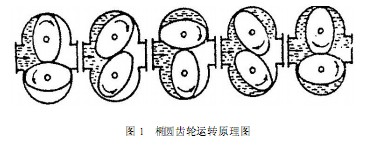

椭圆齿轮流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封 的 ）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于 进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空 腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘 积即为被测液体流量的总量（原理见图 1 ）。
椭圆齿轮流量计的特点
1.椭圆齿轮流量计的流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
2.椭圆齿轮流量计适用于适用于高粘度介质流量的测量，粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。
3.椭圆齿轮流量计计量精度高，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。
椭圆齿轮流量计的安装
1 、安装前应彻底清洗管道，并在流量计前安装过滤器，以防止 杂物进入流量计。被测液体含有气体时，应安装空气分离器。
2 、应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与 地平面垂直。调节流量和启动，关闭的阀门应分别安装在流量计的进 出口端。
3 、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。

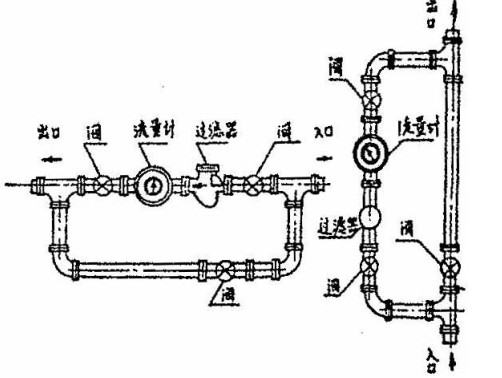

4 、连续流程的管道，安装流量计的水平管道应装有旁路阀，以 便定时清洗、检修。在垂直管道上流量计，应装在旁路管道中以防止 杂物落入仪表内。
5 、流量计在正确安装的条件下，为便于读数，可根据需要将计 数器旋转 180°或 90°安装要求见图 3：
椭圆齿轮流量计的维护
1、安装使用前应核实流量计的规格，测量范围，工作压力，工作湿度，当测量腐蚀介质 时，应注意流量计的材质是否符合要求。
2、在连续使用的生产线上安装流量计时，应设置旁路管线和阀门，以便于清扫和检修。
3、安装时流量计和过滤器壳体上箭头方向与液体流动方向一致，且过滤器应安装在流量 计的入口端。
4、流量计安装时要保证椭圆齿处于水平位置，尽量避免安装在立管上。
5、当流量计安装在水平管道上时，应将流量计安装在主管线上（旁路管线设置在主和管 线下方） ，安装在垂直管道上时应将流量计安装在旁路管线上，以免杂物堵塞。
6、安装位置不同时，为了便于读数，可把表头拆下旋转 90°或 180°安装。
7、安装位置应便于检修与维护，规格尺寸大于 DN50 的表，安装时应有支承，防止产生 较大振动。
8、当被测介质中含有气体时，流量计上游应安装气体分离器（消气器） 。
9、在流量计过滤器的两端可装压力表，以便于检查流量计和过滤器的工作情况。
10、流量计启用应首先开启旁路线阀，然后找开流量计入口阀（注意刚开启时要缓慢） ，再缓慢打开出口阀，在找开出口阀的同时一定要密切注视流量计的移动速度，工作正常时再关闭 旁路线阀，这时应该注意观察表的运转情况，如出现 异常现象，应立即打开旁路线阀，同时 关闭流量计的出口与入口阀，进行曲检查处理。
11、选择流量计时，实际流量应在流量计流量范围 50%--80%以内为宜。流量大小不宜超出 流量计的流量范围。
12、用新安装管路式检修后新开工装置，投用一天后，必须打开过滤器清除杂质，正常使 用时，轻质每半年，重油三个月必须清洗过滤器一次，避免过滤器堵塞或破损造成流量计的 损坏。
13、严禁用蒸汽吹扫流量计，避免造成椭圆齿轮转子用流量计的损坏。
14、不准在汽液两相状态下输送介质进行计量，必要时在流量计前加装稳压装置，保证在 液态状态下计量。
