陷波器

陷波器的概述

　　陷波器是利用压电陶瓷的压电效应制成的带阻滤波器，它的作用是阻止或滤掉信号中有害分量对电路的影响。有二端型和三端型两种结构，它在电路中的文字符号及图形符号与陶瓷滤波器相同。

陷波器的电路组成

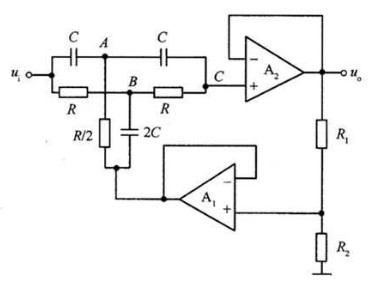

　　陷波器主体包括三部分内容:选频部分,放大器部分,反馈部分. 设计时采用双 T 型带阻滤波器为基础并加入压控反馈得到.此陷波器具有良好的选 频特性和比较高的 Q 值,电路图如图1所示:

陷波器的应用

　　陷波器中最常见的为陶瓷陷波器，主要应用于电视、录象、视频、音效IF衰减器、和CATV/VCR接收器。
