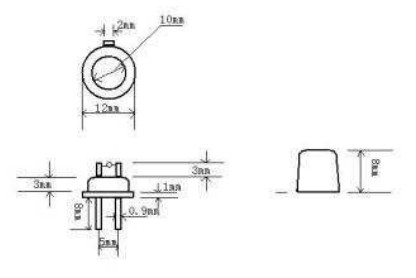

酒精传感器的结构
酒精传感器的种类
HS- 3A 型传感器
应用:呼出酒精测试仪。
特点:无需加热, 功耗极低。检测范围广, 灵敏度 高, 反应快, 寿命长, 价格低, 应用电路简单, 体积小。
2HS- 3C 型传感器
应用:用于机动车驾驶人员及其他风险作业 人员的酗酒检测和其他场所乙醇蒸汽的探测。
特点:快速响应恢复,温湿度影响小,功耗低、微型化设计。
酒精传感器的特点
1、长寿命、低成本
2、简单的驱动电路即可
3、车用酒精气体报警器
4、便携式酒精气体检测器
5、对酒精气体具有良好的灵敏度
酒精传感器的工作原理
酒精传感器一般有3个管脚,两侧的是加热电极,中间的一个是检测电极,从中间这个电极到任意两个加热电极的电阻都与酒精的浓度有关,因此检测这个电阻的阻值就可以检测酒精的浓度。
由于这个检测电极与加热电极之间是电器联通的,因此受加热电极上电压的影响,需要从此电极连接一个检测电阻到任意一个加热电极上,检测电极上的电压即为传感器输出。
