静压液位变送器的工作原理
用静压测量原理:
当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po
式中:
P :变送器迎液面所受压力
ρ:被测液体密度
g :当地重力加速度
Po :液面上大气压
H :变送器投入液体的深度
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。

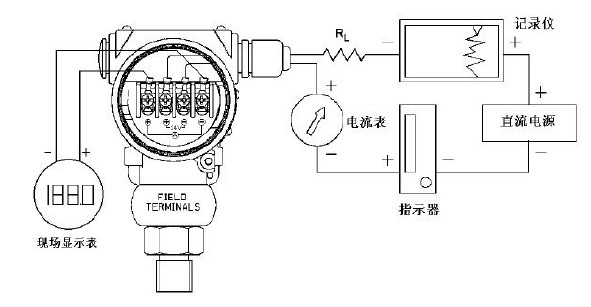

静压液位变送器的电气连接图
静压液位变送器的特点
1、宽范围的温度补偿。
2、稳定性好,精度高,性能/价格比高。
3、具有电源反相极性保护及过载限流保护。
4、直接投入到被测介质中,安装使用相当方便。
5、固态机构,无可动部件,高可靠性,使用寿命长。
6、从水、油到粘度较大的糊状都可以进行高精度测量,不受到被测介质起泡、沉积、电气特性的影响。
