静电除尘变压器

静电除尘变压器的结构特征

　　静电除尘变压器是由一台单相整流变压器和一台桥式整流器组成。二者合装在同一油箱中时称为台体式，二者分装在不同的油箱中时称为分体式。合体式有户内、外型二种，而分体式只有户内型一种。

静电除尘变压器的性能特点

　　变压器自身为高阻抗变压器。高压硅堆采用雪崩高压硅堆，抗冲击能力强，反向击穿后能自动恢复。采样电阻采用可靠性很高的产品。变压器高压交流端与高压硅堆采用全桥接线方式。

静电除尘变压器的工作原理

　　静电除尘变压器是将工频交流低压电源经变压器感应成交流高压后。再经硅堆桥式全波整流成直流高压电源。输出端接有扼流电抗器和信号测量装置。电压U、电流I信号供高压硅整流静电除尘自动控制供电装置对串接在低压回路中的反并联晶闸管实现相控调压及系统保护。低压a与×1、x2、x3三个接线端搭配。可以在高压测输出三种电压供用户选择，用户可以在不同的负荷条件下，力求晶闸管导通角最大，减小高次谐波。提高功率因数。

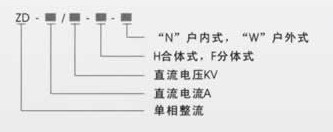

静电除尘变压器的型号含义

静电除尘变压器的使用注意事项

　　使用前必须按出厂检测报告现场检测项目检测一遍，符合检测报告的数据。 必须在变压器油静置24小时后才能通电。变压器不能做开路运行。不能超过变压器的额定值运行变压器。变压器油在运行后的每一年检测一次，符合JB/T 9688-1999 要求，否则需过滤变压器油。
