可控硅电源的原理

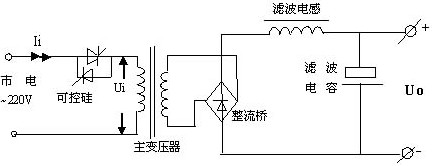

可控硅电源的电路结构如下:
通俗的说,可控硅是一个控制电压的器件,由于可控硅的导通角是可以用电路来控制的,固此随着输出电压Uo的大小变化,可控硅的导通角也随着变化。加在主变压器初级的电压Ui也随之变化。

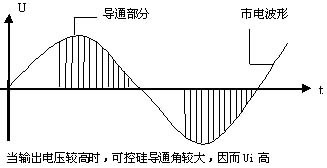

也就是~220V市电经可控硅控制后只有一部分加在主变压器的初级。当输出电压Uo较高时,可控硅导通角较大,大部分市电电压被可控硅“放过来了”(如上图所示),因而加在变压器初级的电压,即Ui较高,这当然经整流滤波后输出电压也就比较高了。
而当输出电压Uo很低时,可控硅导通角很小,绝大部分市电电压被可控硅“卡断了”(如下图所示),只让很低的电压加在变压器初级,即Ui很低,这当然经整流滤波后输出电压也就很低了。
可控硅电源的使用条件
1 海拔不超过 2000 米。
2 环境温度不低于-10℃,不高于+40℃。
3 空气最大相对湿度不超过 90%(20℃±5℃时)。
4 运行地点无导电及爆炸性尘埃,无腐蚀金属和破坏绝缘的气体或蒸汽。
5 无剧烈振动和冲击。
可控硅电源的不足
在可控硅电源中, 变压器次级输出的交流电经可控硅整流。 通过控制可控硅的导通和关断, 可无级调节焊机的输出功率, 其调节的速度受到电网频率的限制。 因此, 这种焊机在用于MIG/MAG 短路过渡电弧气保体护焊和手弧焊时受到了很大的限制。
可控硅弧焊电源和弧焊变压器电源在体积和重量上无本质差别, 焊机能量的利用率也不高。
