汽车控制系统VDC简介(汽车动态控制系统)

   日期:2012-10-31     来源:互联网

什么是汽车控制系统VDC(汽车动态控制系统),估计很多人都会对汽车控制系统有点疑惑,小编整理汽车控制系统VDC以及其他汽车控制系统的资料,全文如下:

什么是汽车控制系统VDC?

ABS/ASR系统成功地解决了汽车在制动和驱动时的方向稳定性问题,但不能解决汽车转向行驶时的方向稳定性问题。最近汽车工业发达国家又在ABS/ASR系统的基础上发展成汽车动态控制系统(英文名称为Vehicle  Dynamics Control,简称VDC)。

汽车控制系统VDC:把汽车的制动、驱动、悬架、转向、发动机等各主要总成的控制系统在功能上、结构上有机的综合在一起,可使汽车在各种恶劣工况下,如冰雪路面上、对开路面上、弯道路面上以及采取规避动作移线、制动、加速和下坡等工况行驶时,对不同承载、不同轮胎气压和不同程度的轮胎磨损都有良好的方向稳定性,表现出最佳的行驶性能。

VDC的应用,在制动、加速和转向方面完全解脱对驾驶员的高要求,在汽车的主动安全行驶方面竖立了一个新的里程碑。VDC系统对转向行驶的控制主要是借助于对各个车轮的制动控制和发动机功率输出控制来实现的。

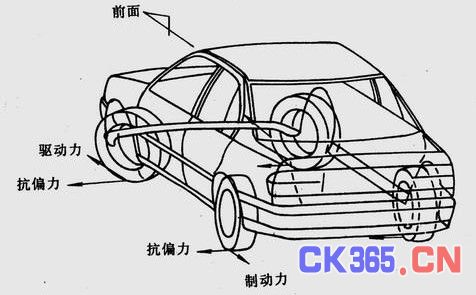

例如汽车左转弯时,若前轮因转向能力不足而趋于滑出弯道,VDC系统即可测知侧滑即将发生,就采取适当制动左后轮的办法。左后轮产生的制动力可帮助汽车转向,使汽车继续按照理想的路线行驶,如图1所示。



汽车控制系统VDC



图1 制动前后轮帮助汽车转向

若在同一弯道上,因后轮趋于侧向滑出而转向过多,VDC系统即采取适当制动右前轮的办法,维持车辆的稳定行驶。在极端情况下,VDC系统还可采取降低发动机功率输出的办法降低行驶车速,减少对地面侧向附着能力的需求来维持车辆的稳定行驶。采用VDC系统后,汽车在对开路面上或弯道路面上的制动距离还可进一步缩短。

VDC汽车控制系统内置传感器

车轮转速传感器,用来跟踪每一车轮的运动状态;

方向盘转角传感器,用来传感方向盘的转角;

横摆角速度传感器,用来记录汽车绕垂直轴线转动的所有运动;

侧向加速度传感器,用来检测转向行驶时离心力的大小;

车轮位移传感器,用来测量车轮和车身相对位置的变化。

这些传感器的核心部分是横摆角速度传感器,这是因为汽车的横摆角速度和方向盘转角的比值是反应汽车转向行驶品质的一个重要参数。位移传感器的信号传给电子控制装置,用来控制半主动悬架,改善汽车的接地性能。

其它传感器则把汽车每一瞬时的运动状态的信息传给电子控制装置,使之与理想的运动状态相比较,一旦汽车偏离了理想的路线,它就会在极短的时间内采取纠正措施,给制动控制系统或发动机控制系统发出相应的指令,维持汽车在理想的路线上行驶分图2为美国跳Delphi公司的VIDC系统夜轿车工的布置示意图。



VDC汽车控制系统传感器分布



VDC汽车控制系统传感器分布

其他汽车控制系统名词解释

■什么是ABC?-ABC车身主动控制系统。

ABC系统使汽车对侧倾、俯仰、横摆、跳动和车身高度的控制都能更加迅速、精确。车身的侧倾小,车轮外倾角度变化也小,轮胎就能较好地保持与地面垂直接触,使轮胎对地面的附着力提高,以充分发挥轮胎的驱动制动作用。而ABC的出现克服了悬挂设定舒适性和操控性之间的矛盾,最大限度地接近消费者对车辆在这两方面的要求。

■ 什么是ABD?-ABD自动制动差速器。

是制动力系统的一个新产品,它的主要作用是缩短制动距离,和ABS、EBD等配合适用。当紧急制动时,车会向下点头,车的重量前移,而相应的车的后轮所承担的重量就会减少,严重时可以使后轮失去抓地力,这时相当于只有前轮在制动,会造成制动距离过长。而ABD可以有效防止这种情况,它可以通过检测全部车轮的转速发现这一情况,相应的减少后轮制动力,以使其与地面保持有效的摩擦力,同时将前轮制动力加至最大,以达到缩短制动距离的目的。

ABD与ABS的区别在于,ABS是保证在紧急制动时车轮不被抱死,以达到安全操控的目的,并不能有效的缩短制动距离。而ABD则是通过EBD在保证车辆不发生侧滑的情况下,允许将制动力加至最大,以有效的缩短制动距离。

■ 什么是ABS?-ABS刹车防抱死系统(Anti-LockBrake System)。

在没有ABS时,如果紧急刹车一般会使轮胎抱死,由于抱死之后轮胎与地面是滑动摩擦,所以刹车的距离会变长。如果前轮锁死,车子失去侧向转向力,容易跑偏;如果后轮锁死,后轮将失去侧向抓地力,容易发生甩尾。特别是在积雪路面,当紧急制动时,更容易发生上述的情况。

ABS是通过控制刹车油压的收放,来达到对车轮抱死的控制。其工作过程实际上是抱死—松开—抱死—松开的循环工作过程,使车辆始终处于临界抱死的间隙滚动状态。

但是在一些电影特技场景中,有的车子是不装ABS的,所以我们才能看到它们侧滑、甩尾等多种高难度的刺激场面。对于一些想追求驾驶刺激的高级赛车手,他们同样不喜欢给汽车装上ABS。终究一点,ABS不是给特级演员和高级赛车手设计的,而是针对一般驾驶者,以保证他们驾车的安全。上世纪90年代汽车配置中最受关注的要属ABS了,就是当时的捷达、桑塔纳也不敢说是每车必备,而到了现在,ABS已是新车的标准配备。

■ 什么是DSC?-DSC车身动态控制系统。

BMW自主开发的DSC控制系统中集成了ASC自动稳定控制系统和牵引力控制系统,能够通过对出现滑转趋势的驱动轮进行选择制动来控制驱动轮的滑转状态,从而相应地对车辆起到稳定作用。而在冰雪路面、沙漠或砂砾路面上,驾驶者只需按下一个按钮就可以使车辆进入DTC模式,从而增强车辆在上述路面上的牵引力。

同时,由于DSC动态稳定控制系统的干预响应极限稍微延长,车辆的牵引力和驱动力也随之增大,驾驶者能够享受到非同寻常的运动驾驶体验。DSC动态稳定控制系统的另一个功能是CBC弯道制动控制系统,能够在转弯轻微制动时通过非对称的制动力控制消除车辆转向过度趋势。
