一、实验目的
1、掌握8031系统中，扩展8279键盘显示接口的方法。
2、掌握8279工作原理和编程方法。
二、实验内容

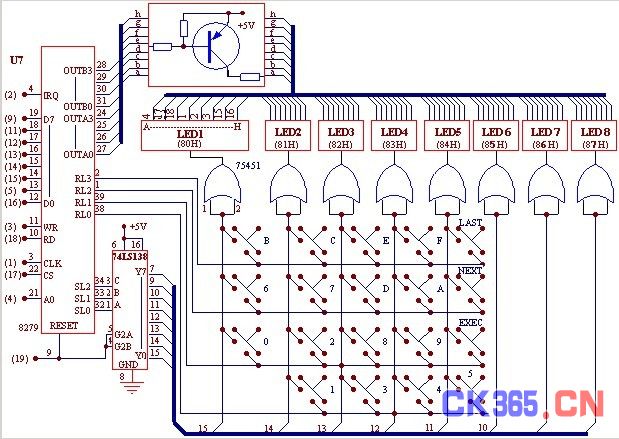

1.实验原理图：
2、实验内容
在外接的键盘功能板上，按数字键，数码管上应相应能显示按下的数字，按下功能键，能相应执行其它功能程序。
3、实验说明
利用8279可以实现对键盘/显示器的自动扫描，以减轻CPU负担，具有显示稳定，程序简单，不会出现误动作等特点。本实验利用8279实现显示扫描自动化。
三、程序
程序清单：
ORG 08F0H
HA7S: MOV SP,#53H
MOV DPTR,#0B001H
MOV A,#00H
MOVX @DPTR,A
MOV A,#32H
MOVX @DPTR,A
MOV A,#0DFH
MOVX @DPTR,A
HA7S1: MOVX A,@DPTR
JB ACC.7,HA7S1
MOV DPTR,#0B000H
MOV A,#0C8H
MOVX @DPTR,A
INC DPTR
MOV A,#80H
MOVX @DPTR,A
HA7S2: MOV 30H,#80H
MOV 31H,#40H
HA7S3: MOV DPTR,#0B001H
MOVX A,@DPTR
ANL A,#07H
CJNE A,#00H,HA7S4
AJMP HA7S3
HA7S4: MOV DPTR,#0B000H
MOVX A,@DPTR
MOV B,A
MOV R1,#00H
MOV DPTR,#KEYTAB
HA7S5: MOV A,#00H
MOVC A,@A+DPTR
CJNE A,B,HA7S6
AJMP HA7SA
HA7S6: INC DPTR
INC R1
MOV A,R1
JB ACC.4,HA7S7
AJMP HA7S5
HA7S7: MOV R1,#00H
MOV DPTR,#KEYTAB1
HA7S8: MOV A,#00H
MOVC A,@A+DPTR
CJNE A,B,HA7S9
AJMP HA7SC
HA7S9: INC DPTR
INC R1
MOV A,R1
JNB ACC.2,HA7S8
AJMP HA7SD
HA7SD: LJMP HA7S
HA7SA: MOV A,30H
MOV DPTR,#0B001H
MOVX @DPTR,A
MOV A,R1
MOV R0,31H
MOV @R0,A
INC 31H
MOV DPTR,#CDATA
MOVC A,@A+DPTR
MOV DPTR,#0B000H
MOVX @DPTR,A
INC 30H
MOV A,30H
CJNE A,#88H,HA7SB
LJMP HA7S2
HA7SB: AJMP HA7S3
HA7SC: MOV DPTR,#KJPADDR
MOV A,R1
RLA
ADD A,R1
JMP @A+DPTR
KJPADDR:LJMP LOOP0
LJMP LOOP1
LJMP LOOP2
KEYTAB: DB 0C1H,0C8H,0C9H,0D0H,0D8H,0E0H,0C2H,0CAH,0D1H,0D9H
DB 0DAH,0C3H,0CBH,0D2H,0D3H,0DBH
KEYTAB1:DB 0E3H,0E2H,0E1H
CDATA: DB 0CH,9FH,4AH,0BH,99H,29H,28H,8FH,08H,09H,88H,38H
DB 6CH,1AH,68H,0E8H
LOOP0: MOV R5,#0CH
LJMP DISPC
LOOP1: MOV R5,#9FH
LJMP DISPC
LOOP2: MOV R5,#4AH
DISPC: MOV R6,#80H
DISPC1: MOV A,R6
MOV DPTR,#0B001H
MOVX @DPTR,A
MOV A,R5
MOV DPTR,#0B000H
MOVX @DPTR,A
MOV R2,#20H
LCALL DELAY
MOV A,#0FFH
MOVX @DPTR,A
INC R6
CJNE R6,#88H,DISPC1
AJMP DISPC
DELAY: PUSH 02H
DELAY1: PUSH 02H
DELAY2: PUSH 02H
DELAY3: DJNZ R2,DELAY3
POP 02H
DJNZ R2,DELAY2
POP 02H
DJNZ R2,DELAY1
POP 02H
DJNZ R2,DELAY
RET
END
四、实验步骤
①将DVCC实验系统上J8插座与键盘显示板用扁平电缆相连。
②将KEY区D0—D7用8芯排线连到BUS2区XD0—XD7上。
③将KEY区WR、RD、ALE分别连到BUS3区XWR、XRD、ALE上。
④KEY区A0连到BUS1区XA0上。
⑤KEY区RST连到MP区SP上。
⑥KEY区KCS连到SELET区的Y3上。
⑦在DVCC实验系统上按F2键进入仿真1态，即显示“P.....”，从起始地址08F0H开始连续执行程序。
⑧功能板上数码管显示P，按下功能板上的数字键，数码管上显示相应的数字，按下功能键，数码管上显示相应的0字循环(LAST键)、1字循环(NEXT键)、2字循环(EXEC键)。
