1 引言
目前,家用电冰箱按箱内冷却方式来分,可分为间冷式和直冷式两种。间冷式电冰箱俗称无霜电冰箱,直冷式电冰箱俗称有霜电冰箱。按照不同的分类可以将电冰箱分为以下几种形式:
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-86-74234.gif)
从2000年开始,家用蒸气压缩式电冰箱的销量与日俱增,根据互联网消息,2001年国内电冰箱共生产1349万台,比2000年增长5.63%,其中有 300多万台出口,逐年上升,国内的消化能力也就900到1000万台。海尔、科龙、新飞、美菱等四家企业占据着市场的领先地位,2001年的销售量均超过100万台。
在一次城市居民家庭民意调查中,电冰箱的普及率已经达到了85.4%,其中拥有两台电冰箱的家庭比例为3.6%。目前城市居民家庭拥有电冰箱容积较为分散,其中160-200升是拥有量最多的容积段。从城市居民家庭购买电冰箱的时间上看,1994年以前购买的电冰箱占据了主导地位,达到51%,其中 1990年以前购买的电冰箱比例达到了23.4%,以电冰箱使用寿命10-15年计算,这部分电冰箱将相继进入更新期,从而构成了未来五年城市电冰箱市场消费需求的主体。调查结果表明,当前城市居民家庭对所使用的电冰箱制冷功能基本满意,但对电冰箱的运行噪音以及耗电量的满意度较低。这将预示着今后市场上以“静音”、“安全”、“节能”为切入点的电冰箱产品将具有广泛的需求空间。
2 冰箱的功能
◆ 人工智能,自动调温:在人工智能状态下,该冰箱能够随环境温度变化而自动调节温度设置,无需人为调节,便能达到最佳制冷效果,使您更省心、省力。
◆ LED显示,数字温控:采用LED显示技术,动态显示冰箱的运行情况,冷藏室冷冻室温度可以分别设置,分别显示,一目了然,使您及时了解冰箱运行情况,使用起来更加方便。
◆ 冷藏、冷冻温度调节:冷藏温度可设置在 2℃~10℃间;冷冻温度可设置在-16℃~-26℃之间或-7℃。
◆ 多温保鲜功能:将冷冻温度可设置在-7℃,进入多温保鲜功能,通过对冰箱的温度控制,使得冰箱内存在多个温区,不同的区域适合存放的食物类别与期限也不同。
速冻功能:运用细胞保活技术,以超强制冷能力,使食品迅速通过最大冰晶生成带,不破坏细胞结构,保持细胞活力,营养成份不散失,保鲜效果好。
◆ 冷藏开/关功能:可强制关闭冷藏室(冷藏室不制冷),同时冷藏室温度显示熄灭。
◆ 自动化霜功能:电冰箱在运行过程中不断检测压缩机累计运行时间、记录门开启次数和时间和环境温度,进行判断是否满足化霜条件,满足化霜条件时,接通化霜加热丝,同时断开压缩机和风机,关闭风门,30分钟后断开化霜加热丝,接通压缩机,再过15分钟后接通风机,进入正常控制循环。
◆ 压缩机断电延时保护功能:电冰箱每次开机上电时,检查压缩机停机时间是否已经延时5分钟。若压缩机已经延时5分钟,压缩机可以立即启动;若压缩机延时未到5分钟,则继续延时到5分钟后,压缩机才可以启动。
3 系统总体方案介绍

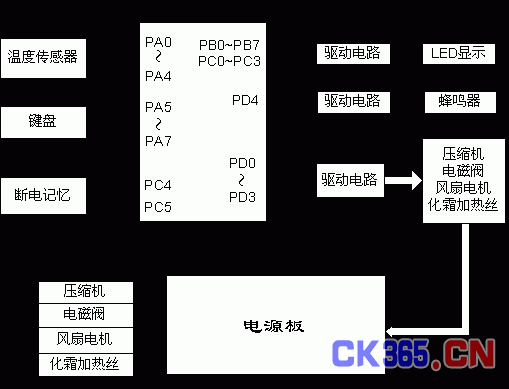

硬件组成框图如3-1所示,它主要有主控板和电源板两大部本煮成,主控板主要由单片机、传感器组、压缩机控制电路、电磁阀控制电路、显示电路、蜂鸣器输出、化霜控制电路、电加热丝控制电路、风机控制电路等部分组成;电源板主要为主控板提供5V电源,并且为压缩机、风扇电机等提供电源。
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-28-74234.gif)
图3-1 控制系统原理框图
4 系统硬件设计
整个硬件系统由电源板和主控板两部分组成。主控板主要由显示部分、按键部分、传感器部分、断电记忆部分、晶振时钟部分组成,如图4-1所示。
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-54-74234.gif)
图4-1 电冰箱硬件原理图
4.1 电源部分
电源部分主要是将220V变成继电器控制电源和系统5V电源。7805前面的电压用于继电器控制电源,经过7805后产生的5V的电压经过0欧姆电阻之后进入控制板中,供整个系统用电。原理见图4-2所示
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-72-74234.gif)
图4-2 电源部分原理图
4.2 键盘输入电路

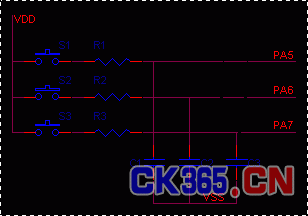

键盘输入电路如图4-3所示,当有键按下时,对应的IO口为拉到高电平,CPU做相应处理。
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-26-74234.gif)
图4-3 键盘输入电路
4.3 传感器输入电路
传感器主要由冷冻室、冷藏室、冷冻室蒸发器盘管、冷藏室蒸发器盘管速冻室、环境温度检测等温度传感器组成。温度传感器采用负温度系数的热敏电阻。其控制原理如图4-4所示。
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-99-74234.gif)
图4-4 显示电路
4.4 显示电路

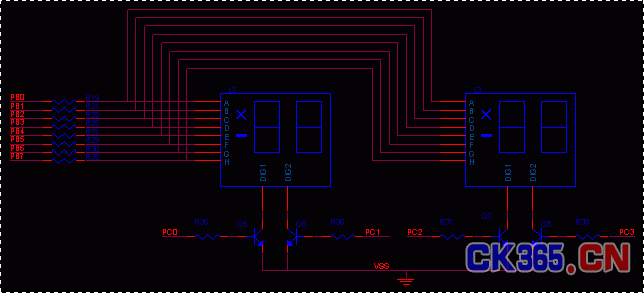

显示电路由四位8段数码管组成,接口电路如图4-5所示,采用动态显示方式驱动。
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-15-74234.gif)
图4-5 显示电路
4.5 控制驱动电路
压缩机的工作原理就是由I/O口输出信号,通过Q1——Q4驱动电路去控制继电器,再由继电器控制压缩机的开停。压缩机的开停由相关室的温度决定,每次开机之前必须检测延时保护条件是否满足,才能作出开机决策,其控制电路如图4-6所示。
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-74-74234.gif)
图4-6 控制驱动电路
4.6 断电记忆电路
系统扩展一块AT24C01A来记忆断电前的工作状态,来电后仍按断电前的设定工作。AT24C01A为I2C总线,利用SPMC65P2408A的IO 口模拟IIC通信,PC4、PC5分别作为SCL、SDA信号线,如图4-7所示,其中R8、R9为上拉电阻,I2C总线的读写时序由软件控制。
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-19-74234.gif)
图4-7 断电记忆电路
5 芯片特性简介

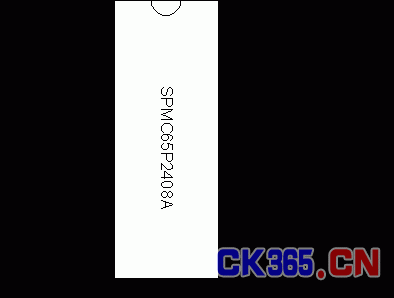

SPMC65P2408A是由凌阳公司设计开发的8位工控单片机,采用凌阳SPMC65内核,支持位操作指令。具有强大的定时/计数器、丰富的外部中断源以及ADC、PWM、标准通讯接口UART、SPI等多种功能。适用于通用工控场合、计算机外围控制和家电等。SPMC65P2408A有28管脚和32 管脚两种封装,32管脚封装多了UART功能。本设计选用32管脚封装,如图5.1所示。
32管脚封装芯片的具体特性如下:
工作电压:3.0V~5.5V
工作速度:8MHz
工作温度:-40℃~85℃
超强抗干扰、抗静电ESD保护能力
8K byte OTP ROM,256 byte RAM
27个通用输入输出口,均可设置成为上拉、下拉以及悬浮方式
强大的定时计数器:2个8位、2个16位具有CaptureComparePWM功能
1个1Hz~62.5KHz的时基
8通道10位精度的ADC(带外部参考电压)
4个外部中断,11个内部中断
SPI、UART等串行通讯接口
2种省电模式:Halt、Stop
蜂鸣器输出功能
4.0V/2.5V可选低电压复位功能
可编程看门狗功能
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-49-74234.gif)
图5.1 SPMC65P2408A*32P封装
6 系统软件设计
整个系统输入包括5个温度传感器,3个按键;输出包括4位七段数码管、压缩机、风扇、电磁阀、化霜加热丝等,以及1片内存AT24C01A。
6.1 主程序流程图
根据控制功能,将程序设计为几个主要的模块,流程见图6-1:
![](http://www.ck365.cn/file/upload/201209/19/14-15-05-93-74234.gif)
图6-1 主程序流程图
6.2 各功能子程序流程介绍
程序复位后先进行初始化,包括三部分:系统初始化、诊断程序和初始化中断。
◆ 系统初始化
◆ 诊断程序
◆ 中断初始化
◆ 键盘扫描
◆ 自检程序
◆ 正常模式键码分析
◆ 温度采集
◆ 传感器检测程序人工智能
◆ 人工智能
◆ 冷藏室温度控制
◆ 冷冻室温度控制
◆ 压缩机保护及控制
◆ 驱动控制
◆ LED显示程序
7 结语
随着科技的不断发展,家用电器也在不断地更新和发展,向更智能化的方向发展。未来的冰箱在各个方面都有着严格的要求,比若说环保、安静、节能等等。用户在考虑性能的同时,对安全性更是关注。
