单片语音录放电路模块及其应用

   日期:2012-08-15     来源:互联网

由ISD系列单片语音录放集成电路组成的电路模块具有应用电路简单、不怕掉电、存储量大等特点,适用于不同的应用场合。本文介绍五种电路模块(板)及其应用。

五种电路模块(板)

  8~30s不怕掉电录放模块这类模块可广泛应用于各种留言装置、语音警示装置、电子礼品、高档玩具等。使用时仅需外接驻极体话筒、扬声器、按键和电源,无需调试。其工作电压为4.5~6.5V,典型静态电流为0.5μA,工作电流为25mA。目前这类模块有3种,其典型应用电路如图1~图3所示。图1所示电路不可分段录放,可循环放音,录放时间为8s、10s、20s、和30s。图2所示电路按B0、B1不同组合可分为1~4段录放,录放时间为10s、12s、20s。分段方式如表1所示。图3所示电路可选择多种工作模式,可任意分段,录放时间为10s、12s、20s。以上三种模块可直接推动扬声器,输出功率为30~50mW,如需放大音量,可选用LM386、D2283、TDA2822等功率放大器。信号由SP+或SP-通过电容耦合输入。SP+或SP-不用时必须悬空,千万不能直接接地。图4是使用LM386作放大器的参考电路。

分段方式组合种类分段地址组合(B1、B0) 各段最大允许长度 不分段 1
(00)

L(即总长度,下同)

分两段3

第1种:(00,01)
第2种:(00,10)
第3种:(00,11) L/4,3L/4。
L/2,L/2。
3L/4,L/4。

分三段3

第1种:(00,01,10)
第2种:(00,01,11)
第3种:(00,10,11) L/4,L/4,2L/4。
L/4,2L/4,L/4。
2L/4,L/4,L/4。 分四段 1 (00,01,10,11) 均为L/4

~60s可调可分段语音录放模块该模块工作电压为4.5~6.5V,静态电流为1μA,无需编程开发工具即可选择分段方式,直接存取多段固定长度信息,或顺序存取多段可变长度信息。模块具有片选端,易于多片级联。录放时间主要取决于外接振荡电阻的大小,可在32~60s范围内调整。

振荡电阻采样频率输入带宽录放时间 84kΩ 4.2kHz 2.1kHz 60s 38kΩ 6.4kHz 3.2kHz 40s 24kΩ 8.0kHz 4.0kHz 32s

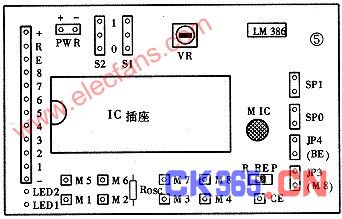

工作模式和分段模式由S1、S2和M8定义。图5是模块的功能接线图。JP3(M8)断开为“1”,短接为“0”,M1~M8分别是各段录放按键。CE为片选键,录放操作时,按CE为停止。RE为录音/放音选择开关。

模式

S1 S2 JP3(M8) 直接存取模式 2段固定长度信息 0 1 断开 4段固定长度信息 1 0 断开 8段固定长度信息 1 1 断开 一般磁带模式 0 0 短接 自动回绕磁带模式 0 0 断开

微电脑复读机专用模块 微电脑复读机专用模块现有HY20FD20s复读模块和HY200FD200s复读模块两种,可与各种收录机(单放机)配接成为多功能微电脑语言复读机,亦可单独使用,成为全电子语言复读机和留言机。其主要功能有:(1)连续录入磁带放出的语音,只保留最后20s或200s。放音时,循环放出该段语音,完成复读功能。放音时首尾连接平滑,不会有停顿感或产生“喀啦”声。(2)能通过话筒录音,与磁带上的原声进行对比,实现“跟读”功能。(3)可作电子留言机,录入多段语音信息。(4)单5V电源供电。图6是HY20FD接线图。

多功能播报器由单片机、ISD3300、ISD4003、ISD4004 2~16分钟长时间录放器件、控制键盘、数码显示器等组成,语音内容可由用户现场修改录制。

自动讲解机 自动讲解机主要由单片机、ISD2500/3300/4003等系列器件、红外感应开关(无线遥控开关)、灯光/效果控制器、音频放大器等组成,适用于模型、沙盘、展览会,旅游景区等语音讲解场所。整个展示环境的语音解说、音乐灯光等的配套都可在单片机(程序)的预先安排下有序地展开。
