  1 引言



  电磁灶是应用电磁感应原理进行加热工作的,是现代家庭烹饪食物的先进电子炊具。它使用起来非常方便,可用来进行煮、炸、煎、蒸、炒等各种烹调操作。电磁灶的功率一般在700--1800W左右。

  电磁炉按感应线圈中的电流频率分为低频和高频两大类,相比较高频电磁灶受热效率高,比较省电。

  按样式分类,可以分以下三种。

  台式电磁炉:分为单头和双头两种,具有摆放方便、可移动性强等优点。因为价格低较受欢迎。

  埋入式电磁炉:是将整个电磁炉放入橱柜面内,然后在台面上挖个洞,使灶面与橱柜台面成一个平面。业内专家认

  为这种安装方法只求美观,但不科学,很大一部分消费群体把电磁炉当做火锅,埋入式炒菜并不方便。

  嵌入式电磁炉:可适应不同锅具的需要,不再对锅具有特殊要求。

  本文主要介绍利用SPMC65P2404芯片来实现电磁炉的设计。SPMC65P2404是凌阳推出的一款工业控制8位单片机,具有很高的性价比,抗干扰能力强,非常适合应用于工业控制类、家电类产品的设计。使用SPMC65P2404设计的电磁炉具有如下性能:

  六种加热模式:火锅、煎炸、炒菜、烧烤、蒸煮、烧焖;

  一种自动工作模式:烧水; 最大720分钟的定时开机功能; 2小时自动关机保护功能; 小物件检测功能,对不合适的物件不进行加热; 系统采用过流、过压、超温等多种保护措施; 采用开关电源,使系统能够在180~250V的电压范围内正常工作; 系统设置了故障报警功能,方便故障查找及检修; 系统含有自检程序,方便生产测试。



  2 电磁炉加热原理



  电磁炉是应用电磁感应原理对食品进行加热的。电磁炉的炉面是耐热陶瓷板,交变电流通过陶瓷板下方的线圈产生磁场,磁场内的磁力线穿过铁锅、不锈钢锅等底部时,产生涡流,令锅底迅速发热,达到加热食品的目的。

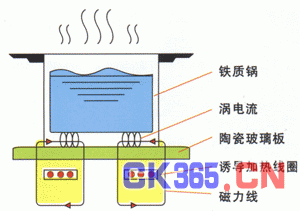

  电磁炉加热原理如图2-1所示,灶台台面是一块高强度、耐冲击的陶瓷平板(结晶玻璃),台面下边装有高频感应加热线圈(即励磁线圈)、高频电力转换装置及相应的控制系统,台面的上面放有平底烹饪锅。



  电磁炉加热原理

  图 2‑1 电磁炉加热原理



  其工作过程如下:电流电压经过整流器转换为直流电,又经高频电力转换装置使直流电变为超过音频的高频交流电,将高频交流电加在扁平空心螺旋状的感应加热线圈上,由此产生高频交变磁场。其磁力线穿透灶台的陶瓷台板而作用于金属锅。在烹饪锅体内因电磁感应就有强大的涡流产生。涡流克服锅体的内阻流动时完成电能向热能的转换,所产生的焦耳热就是烹调的热源。



  3 电磁炉设计要求



  电磁炉作为一种普遍的家用产品,除了要具有基本的加热功能外,它的安全性能及稳定性能是设计的关键。

  电磁炉设有多种保护装置,包括小物件检测、过热自动停机保护、过压或欠压自动停机保护、空烧自动停止加热保护、2小时断电保护、1~2分钟自动停机保护以及声光报警显示等。综合起来,电磁炉可由下述技术特性参数考核:

  (1)自身保护特性。输出开关管是电磁炉的关键元件,工作于高电压、大功率状态,受成本和器件参数限制,设计时不可能有很大的富裕量,故在工作过程中,若电源电压过高、工作状态切换时产生瞬间冲击、电流增大、机内温升过高、铁锅挪离灶板或空载,开关管都可能损坏。因此,应保证过压、过流、过温、锅检测等保护装置正常;

  (2)锅底温度控制特征。锅底发热直接传至灶板(陶瓷玻璃),灶板是导热材料

  ,故一般都将热敏元件安装在灶板底部,探测锅底的温度;

  (3)功率稳定性。电磁炉应具有输出功率自动调整功能,以改善电源适应性和负载适应性;

  (4)电磁兼容性。该性能涉及对其余家电的干扰和对人体的危害。电磁炉均在电源回路中设有LC滤波电路并用金属围框吸收漏磁通,同时采用脉冲方式,使平均辐射功率控制在最小限度;



  4 系统硬件设计



  系统采用SPMC65P2404 作为主控MCU,主要模式有:键盘扫描,锅体温度检测,IGBT 温度检测,电流过流检测,超压欠压检测,振荡信号检测,风扇控制,数码管显示控制,LED 控制,蜂鸣器控制,系统启动控制。



  系统框图

  图 4‑1 系统框图



1  2  3

  4.1 功率板电路分析



  功率板电路图

  图 4‑2 功率板电路图



  4.1.1 加热线圈工作电路

  加热线圈工作电路

  交流电220V 经过前端滤波处理,通过整流桥,变成大约310v 左右的直流电,通过MCU控制IGBT 的导通和关闭,来控制加热线圈的工作状态。

  4.1.2 开关电源电路部分

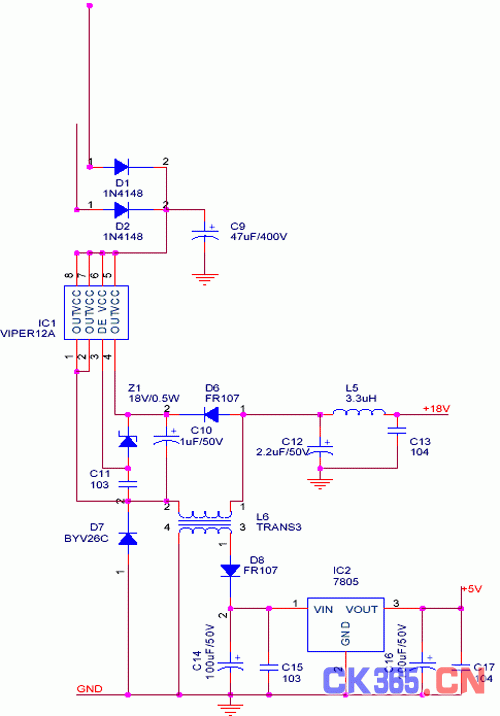

  开关电源电路部分



  开关电源部分采用TI 公司最新推出的集成电路VIPer12A,来实现不同电压的输出,AC 接入后经过半波整流,接到VIPer12A 的电压输入脚,输出端通过稳压变压的方式来得到18V 和5V 直流电,为IC 和其他外围元件提供电源。

  4.1.3 电压值测量电路

  电压值测量电路



  AC 接入后,经过半波整流,由R10 和R17 产生分压,对电路的电压进行比例式测量,以判断电路电压是否超过或者不足。

  &n bsp; 4.1.4 温度测量



  温度测量



  通过两个热敏电阻分别来测试IGBT 和瓷砖底面的温度,以此来保护IGBT,和对系统进行温度控制时提供参考。

  4.1.5 IGBT 控制电路



   IGBT 控制电路



  电路中包含有电流检测部分,通过电流互感器将总回路的电流按比较缩小后,通过整流,变成直流,连接电阻到地,系统通过检查电阻端的电压来判断回路的电流大小。同时回路电流若超过一定值后,通过另一端的保护信号反馈到IGBT 的控制端,将控制信号拉低,使IGBT 停止工作,同时送到MCU,让系统停止工作,并产生报警信号。

  4.2 控制板电路分析

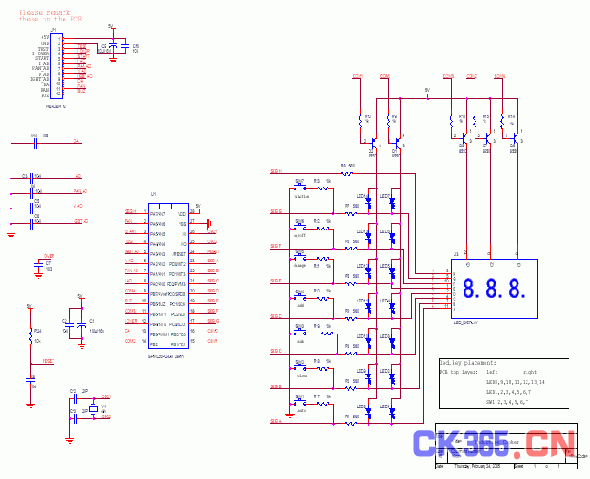

  主控板电路图

  图 4‑3 主控板电路图



  主控板中主要由MCU,数码管,发光二极管,按键,复位电路组成,数码管采用共阳型的,发光二极管驱动方法为动态扫描,按键与SEG 线复用,控制COM 口,回读SEG 数据的I/O 来扫描按键。复位电路为低电压复位电路,当电压低于2.6V 时,系统产生复位。



1  2  3

  5 系统软件设计



  5.1 程序流程分析

  主流程采用分时结构,在每个不同的时间片进行不同的工作,时间片可以对动态扫描的LED进行定时刷新和扫描,方便程序控制。 工作时采用时间轮循的方式,能有效的利用时间资源。过程中主要通过标志的方式将信息传递到其他模块。



  主程序流程图

  图 5‑1 主程序流程图



  5.2 中断子程序流程图

  电流过流中断是整个系统唯一的中断,当产生中断时,系统马上停止控制信号,然后置电流过流标志,让系统在其他地方检测过流的状态是否持续3 秒,若是,则产生电流过流的报警信号,系统停止工作。

  5.3  功率调节模块

  系统需要根据外部电压和电流的大小,来计算是否已经达到了设定的功率值,通过比较后的功率大小关系来调整PWM 值,以输出比较恒定的功率。

  假设外部电压为V1, MCU 检测到的电压值V2,根据电路计算得: V2=5.1*V1/(330+5.1), 得到的A/D 值DATA 为: DATA=“V2”*256/5 ,外部电流和MCU 通过转换的电压的测试值的关系为: 外部电流值/转换后的电压=2.4 。

  根据上述关系来换算功率值的大小:P=V*I=0.06*AD(V)*AD(I),推出:AD(I)=100*P/(6*AD(V)) ,确定AD(I)后,再通过调整PWM 值,以使AD(I)达到计算的值。

  5.4 系统资源分配

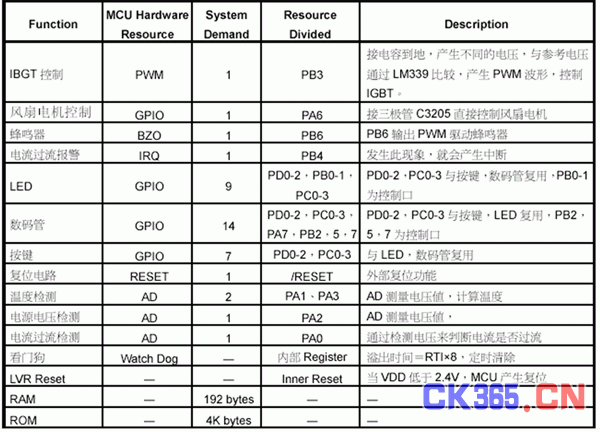

  系统资源分配
