高压核相器(指针式)工作原理

   日期:2012-07-24     来源:互联网

一、概述

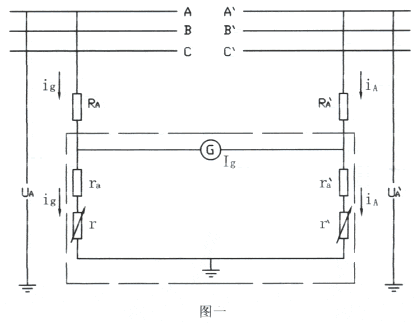

      高压核相仪适用于高压电力线路的相位核定工作,该产品由上海市电力研究院会同市供电局,对该产品进行了电气性能方面的试验,现将试验结果整理如下:  二、工作原理       图一中,RA=RA′为固定电阻核相棒。固定电阻Ra=Ra′可调电阻r与r′和微安表Ig组装成一只核相表。根据广义交流电桥原理。当UA=UA′时,调节r和r′可使电桥平衡,即Xg=0,此时,被测两端电端电压幅度值和电位相同。如果两端电压电位相同,而幅值不完全相等,调节r和r′仍能使电桥平衡。只有当两端相位不相同时,调节r和r′不能使电桥平衡即Ig=0。此时,被测两端电压不是相同位。   三、测试结果     1、单根核相棒电阻值和外形测量结果见表。 试品额定电压
(kV)
标称长度
(m/m)
实测长度
(m/m)
误差
%
标称电阻值
(MΩ)
实测电阻值
(MΩ)
误差
%
10 A 900 865 -5 100 100 0 A′ 900 865 -3.8 100 100 0 35 A 1100 1080.3 -1.7 357 380 6.4 A′ 1100 1080.3 -1.7 357 380 6.4 110 A 1100 1150 4.5 660 740 12 A′ 1100 1150 4.5 660 740 12 2、单根核相棒工频耐压试验结果见表。 试品额定电压(kV) 试验电压  (kV) 持续时间  (分) 结  果 10 50 5 良好 35 105 5 良好 110 300 5 良好   3、单根核相棒、电抗元件发热试验结果见表。 试品额定压  (kV) 试验电压
(kV)
测量电流
(uA)
元件允许电流
(uA)
最大电流下持续5分钟元件的温升 ℃ 10 1.0u线=10 87 674 4.5 2.0u线=20 190 35 1.0u线=35 93 443 5.5 2.0u线=70 184 110 1.0u相=63.5 72 443 5 2.0u相=127 138 测试时环境温度:17.5℃。
   4、核相仪整体试验
  1)试验室测试接线。

 (2)测试结果。                       5、现场实测
    根据上海市供电局现场实测10kV、35kV和110kV系统的核相结果见表。
 系统电压
(kV)
核 相 表 读 数 (uA)  A—A′   A — B′  A — C′  B—B′   B — C′  B — A′  C—C′   C — B′  C — A′ 10 1~2 42~48 42~48 35 1~2 46~48 46~48 110 0~1 53 53  四、结论
    1、核相仪(高压核相器(指针式))系在运行电压下,进行高压电力线路的核定相位工作,属带电测试工具,特别对直接接触高电压的核相棒进行了较高的工频耐压试验。结果表明其绝缘性能和安全距离均能满足电业安全规程要求。另外由于核相棒末端装有放电指示管,当高压核相器(指针式)的核相棒末端与核相表连线断开情况下,也能保证人身和设备安全。
    2、从模拟两端电压来看最大相位差30°的同名相电压(如经过长距离输电的线路),虽然调节r和r′电阻不能使电桥完全平衡。但与不同名相的其他两相所测得Ig值相比,它们之间的差值2~3倍,仍能分辨三相的不同相位。
    3、经有关供电局较长时间的实际使用,普遍反映高压核相器(指针式)安全、可靠、使用方便,核相分辨能力高,携带轻便。
    4、高压核相器(指针式)经过一定的高压校验后,还可作测量高电压之用。如有不详之处,请来电垂询010-63745117/010-63741817
